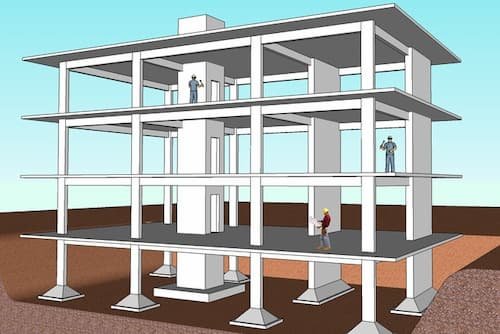

ساختمان بتن آرمه
به گزارش طراحی رومی : ساختمان بتن آرمه ساختمان بتنی ساختمانی است که برای اسکلت اصلی آن از بتن آرمه (سیمان، شن، ما سه و فولاد به صورت ساده یا آجدار) استفاده شده باشد. در ساختمانهای بتنی سقفها بوسیله تاوه (دالهای بتنی) پوشیده میشود. طراحی ویلا و یا از سقفهای تیرچه و بلوک و یا سایر سقفهای پیش ساخته استفاده میگردد. و برای دیوارهای جداکننده (پارتیشن) ممکن است ازانواع آجر مانند سفال تیغهای، ساختمان بتنی آجر ماشینی سوراخ دار آجر معمولی کوره و یا تیغه گچی و یا چوب استفاده شود ممکن است از دیوارهای بتن آرمه نیز استفاده شود. دفتر معماری به هر حال اولین نوع ساختمان شاه تیرها و ستونها از بتن آرمه ساخته میشود.
مراحل مختلف ساخت یک ساختمان
بازدید زمین و ریشه کنی
قبل از شروع هر نوع عملیات ساختمانی باید محل ساختمان بازدید شده و وضعیت و فاصله آن نسبت به خیابانها و جادههای اطراف مورد بازدید قرار بگیرد و همچنین پستی و بلندی و سایر عوارض زمینی میبایستی بوسیله مهندسین نقشه بردار تعیین گردد و همچنین باید محل چاههای فاضلاب و چاههای آبهای قدیمی و مسیر قنات قدیمی که ممکن است در هر زمینی موجود باشد تعیین شده و محل آن نسبت به پی سازی مشخص گردد. ساختمان بتن آرمه و در صورت لزوم میباید این چاهها با بتن و یا شفته پر شود و محل احداث ساختمان نسبت به مین تعیین شود و نسبت به ریشه کنی (کندن ریشههای نباتی که ممکن است در زمین روئیده باشد) آن محل اقدام شود و خاکهای اضافی به بیرون حمل گردد و بالاخره باید شکل هندسی زمین و زوایای آن کاملاً معلوم شده و با نقشه ساختمان مطابقت داده شود.
پیاده کردن نقشه
پس از بازدید محل و ریشه کنی اولین اقدام در ساختن یک ساختمان پیاده کردن نقشه می باشد منظور از پیاده کردن نقشه یعنی انتقال نقشه از روی کاغذ بر روی زمین با ابعاد اصلی به طوری که محل دقیق پی ها وستونها ودیوارها و زیرزمینها و عرض پیها روی زمین به خوبی مشخص باشد و همزمان با ریشه کنی و بازدید محل باید قسمتهای مختلف نقشه ساختمان مخصوصاً نقشه پی کنی کاملا ًمورد مطالعه قرار گرفته به طوری که در هیچ قسمت نقطه ابهامی باقی نماند و بعداً اقدام به پیاده کردن نقشه از دوبینهای نقشه برداری که شامل تئودولیت و نیوو می باشد استفاده میگردد.
رپر ( پنچ مارک )
با توجه به این که هر نقطه از ساختمان نسبت به سطح زمین دارای ارتفاع معینی است که باید در طول مدت اجرا در هر زمان قابل کنترل باشد برای جلوگیری از اشتباه قطعه بتنی به ابعاد دلخواه در نقطهای دورتر از محل ساختمان میسازند به طوریکه در موقع گودبرداری و یا پی کنی به آن آسیب نرسد و در طول ساختمان ارتفاعهای ساختمان منجمله ارتفاع فنداسیون را با آن میسنجند که به این نقطه بتنی رپر میگویند.
حال در حین ساختن ساختمان ممکن است رپر در جایی خیلی دورتر از محیط کارگاه باشد در این صورت بایستی بوسیله دوربین تئودولیت این نقطه را به داخل کارگاه انتقال داد و تمام ارتفاعات منجمله ارتفاع میخهایی که در ابتدا برای مرکز فنداسیون کوبیده میشود استفاده میگردد بدین صورت که دوربین تئودولیت را روی طول کمتر فنداسیونها که پشت سرهم و در یک ردیف قرار دارد. ردیف قرار دادی از روی این طول کوچکتر صفر دوربین را باز میکنند وسپس دوربین را به اندازه ۱۰۰ گواه که همان ۹۰ درجه است باز میکنند و سپس ارتفاع میخ را توسط دوربین نیوو با توجه به ارتفاع نقطه پنچ مارک نقشه تنظیم میکنند. ساختمان بتن آرمه نحوه تراز کردن دوربین نیوو (ترازیاب) بدین ترتیب است که ابتدا پایهها را شل کرده و تا بالای چانه بوسیله کف دست بالا میآوریم و بوسیله سرپیچ که در اطراف دوربین قرار دارد دوربین را تراز میکنیم به طوری که حباب دقیقاً در وسط دایره قرار بگیرد.
گودبرداری
گودبرداری بعد از پیاده کردن نقشه و کنترل آن در صورت آن در صورت لزوم اقدام به گودبرداری مینمایند. گودبرداری برای آن قسمت از ساختمان انجام میشود مانند موتورخانهها وانبارها و پارکینگها و غیره. همچنین گودبرداری برای رسیدن به خاکی که مقاومت لازم برای تحمل بار ساختمان داشته باشد نیز انجام میشود. ظاهراً حداکثر عمق مورد نیاز برای گودبرداری تا روی پی میباشد بعلاوه چند سانتی متر بیشتر برای فرش کف و عبور لولهها (در حدود ۲۰ سانتیمتر که ۶ سانتیمتر برای فرش کف و ۱۴ سانتیمتر برای عبور لوله میباشد). ولی گاهی اوقات گودبرداری را تا زیر پی ادامه میدهند در این صورت قالبندی وشناژبندی و آرموتور بندی راحتتر امکان پذیر میشود. و ثانیاً پیهای ما تمیزتر و درستر خواهد بود و در ثانی میتوانیم خاک حاصل از چاه کنی و همچنین تفالههای ساختمان را در فضای ایجاد شده بین پیها بریزیم که این مطلب از لحاظ اقتصادی مقرون به صرفه میباشد. زیرا معمولاً در موقع گودبرداری کار با ماشین صورت میگیرد و درصورتیکه برای خارج نمودن تفالهها و خاک حاصل از چاه فاضلاب از محیط کارگاه میباید از وسایل دستی استفاده نماییم که این امر مستلزم هزینه بیشتری نسبت به کار ماشین میباشد. البته در مورد پیهای نواری این کار عملی نیست زیرا معمولاً پیسازی در پیهای نواری با شفته آهک میباشد که بدون قالببندی بوده و شفته آهک در محل پیهای حفر شده ریخته شده میشود در این صورت ناچار هستیم در ساختمانهایی که با پی نواری ساخته میشود اگر گودبرداری نیاز داشتیم گودبرداری را تا روی پی ادامه میدهیم چنانچه در گودبرداری در زمینهایی که آبهای تحت العرض در سطح بالا قرار دارد در محل گودبرداری آب جمع شود بهتر است ساخت ویلا که حوضچه کوچکی در وسط گودحفر نموده و آبهای جمع شده را با توجه به سرعت جمع شدن به وسیله سطل یا پمپ به خارج منتقل کنیم.
پی کنی
با توجه به این که کلیه بار ساختمان به وسیله دیوارها یا ستونها به زمین منتقل میشود در نتیجه ساختمان باید روی زمین قابل اعتماد بوده و قابلیت تحمل بار ساختمان را داشته باشد بنا گردد. برای دسترسی به چنین زمینی ناچار به ایجاد پی برای ساختمان میباشیم. همچنین برای محافظت پایه ساختمان و جلوگیری از تاثیر عوامل جوی نیز باید حداقل پی هایی که به عمق۵۰ تا ۴۰ سانتیمتر حفر کنیم.
ابعاد پی عرض و طول و عمق پیها کاملاً بستگی به وزن ساختمان و قدرت تحمل خاک محل ساختمان دارد. در ساختمانهای بزرگ قبل از شروع کار بوسیله آزمایشات مکانیک خاک (که به دو طریقه بارگذاری و وزن مخصوص انجام میشوند) قدرت مجاز تحملی زمین را تعیین نموده و از روی آن مهندس محاسب ابعاد پی را تعیین مینمایند.
انواع پیها:
- پی نقطهای
- پیهای نواری
- پیهای عمومی
- شمعکوبی یا پیهای عمیق
پیهای نقطهای برای ساختمانهایی که بار آن بطور متمرکز (نقطهای) به زمین منتقل میشود ساخته میگردد مانند : ساختمانهای فلزی و یا ساختمانهای بتنی.
پیسازی – بتن مگر
لایههای پی سازی در پیهای نواری به ترتیب از پایین عبارتند از: شفته ریزی- کرسی چینی – شناژ- ملات ماسه سیمان برای زیر ایزولاسیون رطوبتی – قیرگونی برای ایزولاسیون رطوبتی- ملات ماسه سیمان برای پوشش روی قیرگونی دیوار چینی اصلی. به پی های عمومی رادیه ژنرال هم میگویند و از بتن مسلح ساخته میشود و دارای محاسبات فنی مفصل ودقت اجرای فوق العاده میباشند برای ساختمانهایی که دارای وزن فوق العاده میباشد و یا ساختمانهایی در زمینهای سست ساخته میشود این گونه پیها ایجاد میگردند. همچنین در زمینهایی که خیلی سست بوده ساختمان بتن آرمه و به هیچ وجه قدرت تحمل بار ساختمان را نداشته مانند خاکهای دستی یازمینهای ماسهای و یا درمحلهایی که زمین بکر در عمقهای زیاد قرار داشته باشند از شمع کوبی استفاده میشود. که خود شمع کوبی انواع مختلفی دارد مانند شمعهای چوبی و آهکی و فلزی در جا یا فلزی که پس از بتن ریزی قالب شمع را در میآورند. عمق پیهای نواری و نقطهای در حدود ۴۰ الی ۵۰ سانتیمتر و عمق پیهای عمومی ۸۰ الی ۱۰۰ سانتیمتر میباشد.
پیسازی
پس از گودبرداری و رسیدن به خاک مناسب که دارای مقاومت کافی باشد برای پی سازی در ابتدا بتن مگر فونداسیون میریزند. که این بتن مگر لاغر هم میگویند مقدار سیمان در بتن مگر در حدود ۱۰۰ الی ۱۵۰ کیلوگرم در متر مکعب میباشد. در پیهای نقطهای بتن مگر به دو دلیل مورد استفاده قرار میگیرد.
- برای جلوگیری از تماس مستقیم بتن اصلی پی با خاک
- برای رگلاژ کف پی و ایجاد سطح صاف برای ادامه پی سازی
ضخامت بتن مگر در حدود ۱۰ سانتیمتر میباشد و معمولاً قالب بندی (چوبی یا آجری) از روی بتن مگر شروع میشود.
قالب بندی شناژ و فنداسیون
در کارگاههای ساختمانی بتنی سه کارگاه وجود دارد که هم زمان به کار خود ادامه میدهند. این سه کارگاه عبارتند از : کارگاههای بتن سازی- آرماتور بندی و قالب بندی. از آنجا که بتن قبل از سخت شدن روان میباشد لذا برای شکل دادن به آن احتیاج به قالب داریم.
در حال حاضر در بیشتر ساختمانها از قالبهای آجری استفاده میشود چون مقرون به صرفهتر از قالبهای چوبی است از قالبهای فلزی در کارهای سری سازی استفاده میشود. قالب بندی آجری بدین طریق است که پس از بتن مگر اندازه پیهای اصلی را با آجر چیده و بعد شناژها را به آن نیز متصل مینمایند.
ضخامت این آجر چینی میتواند ۱۰ سانتی متر هم باشد بهتر است برای این آجر چینی از ملات گل استفاده نمود زیرا در این صورت بعد از سخت شدن بتن میتوان آجرها را برداشته و مجدداً مورد استفاده قرار داد. ولی در این طریق (دیوار ۱۰ سانتی متری و ملات گل) ممکن است در موقع بتن ریزی دیوارهای قالب تحمل وزن بتن را ننموده و از همدیگر متلاشی شود. که در این صورت میباید قبل از بتن ریزی پشت کلیه قالبها با خاک یا آجر و یا مصالح دیگر بسته شود بطوریکه بخوبی بتواند تحمل وزن بتن را بنماید.
مشکل اساسی در این نوع قالب بندی آن است که آجر آب بتن مجاور خود را مکیده و آنرا خشک میکند و فعل و انفعالات شیمیایی را در آن متوقف میکند و در نتیجه حد اقل به ضخامت ۵ سانتی متر بتون مجاور خود را فاسد میکند. برای جلوگیری از این کار بهتر است که رویه آجر را با یک ورقه نایلون پوشیده شود تا آجر با بتون آجرها به راحتی از قالب جدا شده و میتواند در محلهای دیگر مورد استفاده قرار گیرد نقاشی ساختمان به هیچ وجه نباید تصور نمود که قبل از بتن ریزی میتوان دیوارهای قالب آجری با پاشیدن آب سیراب نموده بطوریکه آجرها آب بتن را نمکد زیرا اولاً با پاشیدن آب آجر کاملاً سیراب نمیشود و در ثانی مقدار زیادی آب در قالب جمع میشود که خارج کردن آن از قالب بسیار مشکل و حتی غیرممکن میباشد و این آب داخل پی جای بتن را گرفته و موجب پوکی قطعه میشود. در ساختمانهای مهم قالب پیها را با چوبهای روسی میسازند.
بدین طریق که ارتفاع پیها را که روی نقشه مشخص میباشد تعیین نموده و با کنار هم گذاشتن تختهها به همان اندازه و اتصال آنها به یکدیگر بوسیله چوبها چهار تراش قالب پی و یا هر قسمت دیگر را میسازند باید توجه داشت که تختهها باید آنچنان به یکدیگر متصل باشند که به خوبی بتواند وزن بتن و ضربهها و ارتعاشات بوجود آمده از ویبراتور را تحمل نماید مخصوصاً در مورد شناژها باید تخته را از بالا به وسیله قطعات چوب چهار تراش به یکدیگر متصل نمود به طوری که درزبندی شود که شیره بتن از آن خارج نشود. گاهی مواقع نیز از قالبهای فلزی استفاده میشود که قالبهای فلزی به مراتب گرانتر تمام میشود.
آرماتور بندی شناژ و فنداسیون
آرماتور بندی از حساسترین و با دقتترین قسمتهای ساختمانهای بتنی میباشد زیرا همان طوریکه قبلاً گفته شد کلیه نیروهای کششی در ساختمان بوسیله میلگردها متحمل میشوند بدین لحاظ در اجرا آرماتور بندی ساختمانهای بتنی باید نهایت دقت به عمل آید ساختمان بتن آرمه برای تعیین قطر و تعداد میلگردهای هر قطعه بتنی دو منبع تعیین کننده وجود دارد اول محاسبه دوم آئین نامه در مورد اول مهندس محاسب با توجه به مشخصات قطعه بتنی قطر میلگرد را تعیین نموده و در نقشههای مربوطه مشخص مینمایند کارگاه آرماتوربندی باید در قسمتی جداگانه از کارگاه اصلی تشکیل گردد.
در کارگاههای کوچک آرماتور را با دست (آچار گوساله) خم مینمایند ولی در کارگاههای بزرگ خم کردن آرماتور بوسیله ماشین انجام میگیرد. مسئول کارگاه آرموتوربندی باید از روی نقشه تعداد و شکل هر آرماتور را تعیین نموده و به کارگران مربوطه داده و خم کردن هر سری را دقیقاً زیر نظر داشته باشد تا طول آرماتور و خم بردن و زاویه خم کردن و طول قلاب ها طبق نقشه انجام گیرد.
میلگردها باید از نوع ذکر شده در نقشه باشد (آجدار یا ساده)
آرماتور بندی و خم کردن آرماتورها
در کارگاههای کوچک که مصرف کل آرماتورها از ۵۰ تن بیشتر نیست اگر میلگرد خمیدگی موضعی داشته باشد میباید این خمیدگیها قبلاً صاف گردد بعد اقدام به شکل دادن آن گردد.
برای صاف کردن میله گردها چکش کاری مجاز نمیباشد و آرماتورها باید تمیز و در موقع کار فاقد گل و مواد روغنی باشد. میلهگردهای نمره پایین مثلاً ۸ و۱۰ که گاهی به صورت کلافی به کارگاه آورده میشود این میلگردها را باید قبلاً به طولهای مناسب بریده و بوسیله کشیدن صاف نموده و آن گاه مصرف نمود.
آرماتورها باید بطوری به هم بسته شود تا در موقع بتن ریزی از جای خود تکان نخورده و جابجا نشود و فاصله آنها از یکدیگر طوری باشد که بزرگترین دانه بتن براحتی از بین آنها رد شده و در جای خود قرار گیرد.
آرماتورها تا قطر ۱۲ میلی متر را میتوان با دست خم کرد ولی آرماتورهای بزرگتر از ۱۲ میلیمتر را با دستگاههای مکانیکی مجهز به فلکه خم میشود. قطر فلکه خم متناسب با قطر آرماتور بوده و باید بوسیله محاسب کارگاه تعیین گردد. کلیه آرماتورهای ساده باید به قلاب ختم شود ولی آرماتورهای آجدار را میتوان بصورت گونیا خم کرد. سرعت خم کردن باید متناسب با درجه حرارت محیط باشد و باید با نظر مهندس کارگاه بطور تجربی تعیین شود. باید از خم کردن و باز کردن آرموتورهای شکل داده شده و مصرف آن در محل دیگر خودداری نمود و در مواقع ضروری باید باز کردن هم با نظر مهندس محاسب باشد.
وصله کردن آرماتورها
با توجه به این که طول میگرد موجود در بازار ۱۲ متری میباشد در اغلب قسمتهای ساختمانها مخصوصاً در شناژها میلگردهایی با طول بیشتر مورد نیاز است و همین طور قطعات باقیمانده از شاخههای بزرگ بالاخره بایستی مصرف شوند ناگزیر از وصله کردن میله گردها هستیم بهتر است دقت شود ساختمان بتن آرمه حتی المقدور این وصلهها به حداقل خود برسد یعنی در موقع برش کاری طوری اندازهها را باهم جور کنیم که ریزش آرماتورها زیاد نباشد و در صورت اجبار این اتصالات با نظر مهندس ناظر در جایی باشد که تنشها در آنجا حداقل است و باید توجه شود که در یک مقطع کلیه آرماتورها وصله نباشد اتصال دو آرماتور در ساختمانهای بتن آرمه اغلب به صورت پوششی بوده و باروی هم آوردن دو قطعه انجام میشود.
این نوع اتصال برای آرماتور تا نمره ۳۲ مجاز میباشد و آن بدین طریق است که دو قطعه آرماتور را کنار هم قرار داده و بوسیله سیم آرموتور بندی به همدیگر متصل میگردد. طول دو آرماتور روی هم آمده دو قطعه نبایستی کمتر از اندازه داده شده در نقشه باشد و باید بوسیله مهندس محاسب و ناظر تعیین شود این طول معمولاً به اندازه ۴۰ برابر قطر میل گرد مصرفی است.
آرماتور بندی شناژ- کف شالوده
در قطعات تحت خمش و خمش توام با فشار نباید در یک مقطع بیش از نصف آرماتورها وصلهدار باشد در قطعات تحت کشش و کشش توام با خمش نباید بیش از یک سوم در یک مقطع وصلهدار باشد.
پیهای نقطهای حداقل باید از دو جهت بوسیله شناژ بتنی به پیهای همجوار متصل باشد. حداقل ابعاد این کلاف بتنی باید ۳۰ سانتیمتر بوده و بوسیله ۴ میلهگرد طولی به قطر ۱۲ میلیمتر مسلح باشد این فولادهای طولی باید با فولادهای عرضی (خاموت) به قطر حداقل ۵ میلیمتر و به فاصله حداکثر ۲۵ سانتی متر به هم دیگر بسته شوند و این قفسه بافته شده شناژ باید در تمام طول پی ادامه پیدا کند و به شناژ طرف دیگر پی متصل باشد. حداقل بتن روی قفسه شناژ ۳ سانتیمتر میباشد. فاصله میله گردهای شناژ نباید از ۱۰ سانتیمتر کمتر باشد و حداقل قطر میلهگردهای داخل شالوده نباید از ۱۰ میلیمتر کمتر باشد.
آرماتورهای کف شالوده باید در دو جهت در تمام بعد شالوده ادامه پیدا کند ولی اگر طول پی از ۳ متر تجاوز نماید میتوان آرماتورها را یک در میان کوتاهتر اختیار نمود ولی طول آرماتورهای کوتاه شده نباید از ۸/۰ طول اصلی کمتر باشد.
آرماتور بندی ریشه ستون
آرماتورهای ریشه با انتظار با ریشه برای اتصال شالوده به ستون بکار میرود باید تا سطح آرماتورهای زیرین پی ادامه داشته ادامه داد وبقیه آرماتورهای ستون را با اندازه ۴۰ سانتی متر داخل پی نمود کلیه آرماتورهای ریشه باید در انتها دارای خم ۹۰ درجه باشد .
این آرماتورها باید بوسله خاموت به یکدیگر متصل شده و داخل پی بخوبی مستقر شود و یا به عبارت دیگر باید خاموتهای ستون تا داخل پی ادامه یابد. طول آن قسمت از آرماتورهای ریشه که باید خارج از پی قرار گیرد تا میلهگردهای ستون به آن بسته شود باید بوسیله مهندس محاسب تعیین گردد ولی هیچ گاه نباید از ۶۰ تا ۵۰ سانتی متر کمتر گردد. اگر نتیجه محاسبات بیش از اعداد داده شده باشد باید از اعداد به دست آمده بوسیله محاسبات استفاده شود.
برای ایجاد مقاومت در مقابل نیروهای کششی در بتن داخل شناژ چند ردیف در بالا و پایین میلهگرد طولی قرار میدهند و این آرماتور بندی شناژ میلگردهای طولی را به وسیله میلگردهای عرضی که به آن خاموت گفته میشود به همدیگر متصل مینمایند. میله گردهای طول و عرضی را قبلاً مطابق شکل میبافند و بعد در داخل قالببندی شناژ قرار میدهند باید توجه داشت ساختمان بتن آرمه پهنای این قفسه بافته شده باید در حدود ۵ سانتیمتر کوچکتر از پهنای این قفسه بافته شده باشد باید هر طرف ۵/۲ سانتیمتر باشد به طوریکه این میلگردها کاملاً در بتن غرق شده و آنرا از خوردگی در مقابل عوامل جوی محفوظ نماید. این اندازه در مناطق مختلف و آب و هوای مختلف و همچنین محل قرار گرفتن قطعه بتنی (اینکه درون زمین و یا خارج آن) قرار گیرد ونیز میزان سولفاته بودن آبهای مجاور آن متفاوت است که میزان آن بوسیله موسسه استاندارد و تحقیقات صنعتی ایران تعیین شده است. ناگفته نماند که خاموتهای شناژ اکثراً به صورت مربع و چهار ضلعی است چون چهار عدد میلگرد در داخل شناژ قرار میگیرد.
نکته: ناگفته نماند که فاصله بین خاموتها در ریشه ستون به مراتب کمتر از جاهای دیگر ستون میباشد. چون ریشه باید یکپارچگی ومقاومت بیشتری باشد یا به عبارت دیگری در یک ششم طول بالا که ستون به سقف متصل میشود فواصل بین خاموتها کمتر از جاهای دیگر ستون میباشد که این فاصله از روی نقشه خوانده میشود. که توسط مهندس محاسب محاسبه میشود ولی تقریباً حدود ۱۵ سانتیمتر میشود ولی در جاهای دیگر ستون حدود ۲۵ سانتیمتر میباشد.
قبل از بتن ریزی باید حتماً یک بار دیگر فاصله محور آرماتورهای ریشه کنترل گردد کف پی و آرماتورها کنترل گردد و مواد زائد از آن خارج شود. بستهای اتصال باید کنترل گردد و در مواقع قالب برداری دقت شود تا بتن تازه ریخته شده شالوده آسیب نبیند ساختمان بتن آرمه و قالبها تکه تکه و به آرامی جدا شود. اگر از قالب آجری استفاده شود و ورقه نایلون روی آجر کشیده نشده است بهتر است از آجرها صرف نظر شود و اقدام به برداشت آجرها نمائیم زیرا در این صورت آجر به بتن کاملاً چسبیده و جدا کردن آن غیر ممکن است و اگر قبل از سخت شدن بتن بخواهیم آجرها را جدا کنیم حتماً به پی آسیب خواهد رسید.
چگونه شبکه میل گرد ستون را به ریشه متصل کنیم؟
بعد از اجرای فنداسیون و گذاشتن میله گردهای ریشه اگر بخواهیم میلهگردهای ستون را کنار میلهگردهای ریشه قرار دهیم به اندازه کلفتی میله گرد ریشه ستون از محور خود منحرف خواهد گردید که اگر لاین انحراف در طبقات بالا تماماً در یک جهت باشد ممکن است ستون طبقه پنجم یا ششم چندین سانتیمتر تغییر مکان کند بدین لحاظ باید سعی شود که این تغییر مکان در هر طبقه بر خلاف تغییر مکان طبقه پایینتر باشد .بهتر آن است که در آرماتورهای ستون انحنای کوچکی مطابق کل شکل ایجاد گردد آن گاه نسبت به اتصال شبکه میلگردش ستون به ریشه اقدام گردد تا ستون درست در محل خود جای بگیرد و کوچکترین انحرافی نداشته باشد این انحراف به اندازه قطر میلگرد میباشد. گاهی مواقع اتفاق میافتد که ساختمان بتن آرمه فنداسیونهای مسلح نواری که دو یا چند ستون روی آن سوار میشود و حالت باسکولی دارد و هم میلگردهایی جهت تقویت در جاهایی که کشش خیلی زیاد است هم در کف و هم در بالای فنداسیون از میلهگردهای نمره بالا ۲۴-۲۶ استفاده میکنند البته این میلگردها به صورت تقویتی است و باید در بین شبکه میلگردها قرار گیرد و به شبکه نچسبد .
بتن سازی و بتن ریزی
برای بتن ریزی فنداسیون و شناژها باید بتن را طبق آئین نامه بسازیم. بتن سنگی است مصنوعی که از مواد سنگی (شن وماسه) و آب وسیمان تشکیل یافته و به علت روانی قالب خود را پر کرده وبه شکل قالب در میآید.
مصالح سنگی
مصالح سنگی که در بتن مصرف میشود شن و ماسه میباشد که در حدود ۷۵% حجم بتن را تشکیل میدهد. دانههای سنگی تا بزرگی ۵ میلیمتر بزرگتر را شن میگویند. قسمت اعظم مقاومت بتن بستگی به مقاومت شن و ماسه دارد و در نتیجه بایستی در انتخاب معادن شن و ماسه جهت بتن ریزی نهایت دقت به عمل آید.
دانههای نامطلوب از نظر شکل
هر قدر شکل دانهها هندسیتر باشد برای بتن ریزی مناسبتر میباشد. طراحی داخلی وجود دانههای سوزنی و یا پولکی شکل در بتن مناسب نیست و مجموع این دانهها نباید از ۱۵% وزن کل شن و ماسه مورد مصرف در بتن بیشتر باشد دانههای سوزنی به دانههایی گفته میشود که طول بزرگترین بعد آن از ۸/۱ معدل دو الکی که این دانهها بین آنها قرار دارد بیشتر باشد دانههای سوزنی به علت آن که زودتر از سایر دانهها میشکنند نامطلوب میباشند. دانههای پولکی شکل به دانه هایی گفته می شود که ضخامت کمترین بعد آن کوچکتر از ۶۰ % اندازه متوسط الکی که دانه سنگی به آن تعلق دارد .
مواد نامطلوب در شن و ماسه و اندازه دانهها:
بطور کلی شن و ماسه شکسته اغلب فاقد مواد نامطلوب میباشد ولی در مورد شن و ماسه رودخانه باید توجه داشت که مواد آلی مانند ریشه گیاهان- فضولات حیوانی- تکههای چوبی و فلزات و ذرات ذغال سنگ در شن و ماسه وجود نداشته باشد و یا حداکثر میزان آن از یک درصد وزن شن و ماسه تجاوز نکند. موادی که در برابر عوامل جوی ضعیف بوده و یا در فعل و انفعالات شیمیایی سیمان از خود واکنش نشان ندهند. ساختمان بتن آرمه مواد نامبرده نباید در شن و ماسه وجود داشته باشد درصد این مواد بوسیله آزمایشگاهها تعیین میشود و هم چنین مواد سنگی مصرفی در بتن باید فاقد خاک رس و کلوخههای رس باشد زیرا اولاً آب داخل بتن را به خود جذب کرده و فعل و انفعالات شیمیایی سیمان را متوقف میکند در ثانی دور دانههای شن و ماسه را گرفته ومانع تماس مستقیم سیمانه و دانهها میگردد.
آب در بتن:
- سیمان در مجاورت آب شروع به فعل و انفعالات شیمیایی نموده و تشکیل سیلیکاتها و آلومیناتها کلسیم متبلور میدهد که اساس گرفتن و سخت شدن بتن میباشد. این مقدار در حدود ۲۰ الی ۲۵ درصد وزن سیمان میباشد.
- آب سطح دانههای سنگی را تر نموه و باعث لغزش این عناصر به روی یکدیگر میگردد بدیهی است هر قدر سطح دانهها بیشتر باشد آب بیشتری در این قسمت مصرف میشود به همین علت مقدار این آب متفاوت بوده و در حدود ۲۵% وزن سیمان میباشد.
- آب باعث روان شدن بتن میگردد تا بهتر بتوان آن را حمل نموده و در قالب ریخته و آنرا به شکل قالب در آورد.
سیمان
سیمان واژه لاتینی است که از کلمه Caementun و یا Caedimentun گرفته شده و معنی آن خرده سنگ است. سیمان ماده چسبنده است به رنگ خاکستری که در مجاورت آب و در مجاورت هوا و بعضی از انواع بدون مجاورت هوا در اثر فعل و انفعالات پیچیده شیمیایی سخت گشته و قطعات خرده سنگ مجاور خود را به یکدیگر میچسباند.
برای اولین بار سیمان در انگلستان بوسیله شخصی کشف گردید وچون رنگ آن بعد از خشک شدن به رنگ سنگهای ساحلی جزیره پرتلند بود بنام سیمان پرتلند معروف گردید سیمان پرتلند معروفترین و رایجترین سیمان در دنیا است.
مواد متشکله پرتلند : سیمان پرتلند تشکیل شده است از ۶۵% آهک CaO و حدود ۲۰% سیلیس به فرمول SiO2 و حدود ۶% اکسید آلومینیوم به فرمول: AL2O3 و حدود ۴% اکسید منیزیم به فرمول
MgO و ۳% آنیدرید سولفوریک به فرمول SO3 و دو سه درصد دیگر نیز مواد دیگر که فرمول و نسبت دقیق این مواد در کارخانههای مختلف متفاوت است. این مواد را به نسبتهای معین و دقیق مخلوط کرده و به دو طریق خشک و یا ترد در کوره سیمانپزی برده و آنرا میپزند.
سیمان پزی
پختن سیمان یعنی ایجاد فعل و انفعال شیمیایی بوسیله حرارت بین مواد متشکله آن تا مواد بصورت دانههایی به درشتی فندق در اید به این دانهها که در اثر حرارت تشکیل میشود در اصطلاح سیمانپزی کلینکر میگویند.
انبار کردن سیمان
در موقع انبار کردن سیمان باید دقت شود که رطوبت هوا و زمین باعث فاسد شدن سیمان نشود. بدین لحاظ باید انرا روی قطعاتی از تخته که با زمین در حدود ۱۰ سانتیمتر فاصله دارد و تعداد کیسههای سیمان روی هم قرار میگیرد نباید از ۱۰ الی ۱۲ کیسه بیشتر باشد زیرا در غیر این صورت سیمانهای زیرین در اثر فشار سخت شده و غیر قابل مصرف میگردد.
چنانچه این قطعات سخت شده به راحتی با دست به صورت پودر در اید قابل مصرف در قطعات بتنی میباشد و در غیر این صورت سیمان فاسد شده و بتن ساخته شده با این نوع سیمان باربر نبوده و نمیتوان از آن در قطعات اصلی ساختمان مانند تیرها وستونها و سقفها استفاده نمود.
اگر بخواهیم سیمان را برای مدت طولانی انبار کنیم باید حتیالمقدور باید با دیوارهای خارجی انبار فاصله داشته باشد و روی آنرا با ورقههای پلاستیکی پوشانیده شود تا حتی المقدور از نفوذ رطوبت به آن جلوگیری به عمل آید. ساختمان بتن آرمه اگر سیمان به طرز صحیح انبار شود حتی تا یکسال بعد نیز قابل استفاده است فقط ممکن است زمان گیرش آن به قدری به تعقیب افتد ولی اثری در مقاومت ۲۸ روزه آن ندارد.
گاهی مواقع در برخی از کارگاهها که سیمان زیاد مصرف میشود سیمان را در سیلوها نگهداری میکنند یعنی سیمان را به صورت فلهای خریداری نموده و در سیلو انبار میکنند و هر گاه کارگران به سیمان احتیاج داشته باشند از این سیلوها استفاده میکنند.
نسبتهای مخلوط کردن اجزای بتن
منظور از نسبتهای مخلوط کردن اجزای بتن آن است که نسبت مناسبی برای اختلاط شن و ماسه و سی به دست آوریم تا دانههای ریزتر فضاهای بین دانههای درشتتر را بپوشاند وجسم توپری بدون فضای خالی و با حداکثر وزن مخصوص به دست آید. هم چنین تعیین مقدار آب لازم به طوریکه بتن به راحتی قابل حمل و نقل بوده و در قالب خود جا گرفته و دور میلهگردها را احاطه نموده و کلیه فضای خالی قالب را پر نماید و در مجاورت آن فعل و انفعالات شیمیایی سیمان شروع شده و تا مرحله سخت شدن ادامه یابد و بالاخره تعیین مقدار سیمان مورد لزوم برای به دست آوردن بتن با مقاومت کافی که بتواند به راحتی بارهای وارده ساختمان را تحمل نماید.
مقاومت بتن با افزایش سیمان بالا میرود حداکثر سیمانی که آئیننامههای مختلف برای بتن مجاز دانستهاند ۴۰۰ کیلوگرم سیمان در متر مکعب شن و ماسه میباشد و چنین معتقدند که اگر مقدار سیمان از ۴۰۰ کیلوگرم بیشتر باشد جای مصالح سنگی را میگیرد ساختمان بتن آرمه و بجای قطعات سنگی که مقاومت بیشتری دارند قطعات سیمانی خواهیم داشت. در نتیجه باعث ضعف قطعه بتنی میگردد البته مقدار سیمان به ریزی و درشتی دانههای مصرفی دارد هر قدر دانههای مصرفی ریزتر باشد در نتیجه سطح مخصوص دانههای زیادتر باشد به سیمان بیشتری نیاز داریم زیرا فرض بر این است که دوغاب سیمان مانند پوشش نازکی دور تا دور دانهها را آغشته کرده و آنها را به یکدیگر میچسباند. بعضی آئیننامهها حداکثر سیمان مصرفی در بتن را ۳۵۰ کیلوگرم در یک متر مکعب شن و ماسه پیشنهاد میکنند . مثلاً وقتی میگویند بتن ۳۰۰ یعنی بتنی که در هر متر مکعب شن و ماسه آن ۳۰۰ کیلوگرم سیمان مصرف شده است.
بتن سازی روشهای مختلفی دارد مانند روش زیر:
بتن سازی
۱) بتن سازی با دست
روش دستی سادهترین روش و ابتداییترین روش برای تهیه بتن است که جز در مواقع اضطراری و برای تهیه بتنهای کم اهمیت و یا لکهگیری ویا کارهای متفرقه جزئی؛ مجاز نمیباشد.
در این روش کار مخلوط کردن را باید روی سطح تمیزی انجام داد و برای این کار میتوان با چسبانیدن تختههای چوبی به یکدیگر یک سطح صاف ایجاد نموده و قبل از شروع کار باید این سطح چوبی را در وضعیت افقی محکم نموده و آنرا کاملاً خیس نمائیم تا آب بتن تازه بوسیله چوب مکیده نشود.
هم چنین هر چه درزهای چوبها به یکدیگر محکمتر چسبیده باشند تا شیره بتن خارج نشود بهتر است. ساختمان بتنی ابتدا مقدار ماسه لازم را روی کف ریخته شده و بعد بر روی آن مقدار معینی سیمان اضافه میگردد. کمی بر روی آن شن افزوده کرده و قبل از افزودن آب مصالح را خوب بصورت خشک بهم زده و با هم مخلوط میکنیم تا مخلوط رنگ یکنواختی به خود بگیرد سپس آب لازم را به آن اضافه میکنیم.
بهم زدن مخلوط را ادامه میدهیم. یک کارگر خوب حداکثر میتواند حجمی معادل یک متر مکعب بتن را ظرف یک ساعت مخلوط کند .
۲) بتن سازی با بتونیر
این دستگاه شامل یک محفظه متحرک و دیگ گردان یا مخلوطکن مصالح میباشد. اغلب بتونیرها خود دارای پیمانه آب بوده ومحفظه متحرک آنها که مصالح را به درون دیگ گردان هدایت میکند بوسیله سیستم کابلی یا جکهای هیدرولیکی به حرکت در میآیند. این دستگاه را میتوان در محلی نزدیک محل اصلی بتن ریزی مستقر نموده و برای تغذیه آن محل دپوی مصالح ومخزن آب را در مجاورت آن در نظر گرفت. مساله مهم در مورد این دستگاهها تنظیم پیمانه برای نسبتهای لازم مصالح تشکیل دهنده میباشد.
۳) تراک میکسر
دستگاه بتن سازی که بر روی کامیون قرار دارد و به این ترتیب دارای تحرک کامل میباشد. از تراک میکسر به منظور حمل بتن استفاده میشود تا ساخت بتن ولی میتوان مصالح مخلوط شده را داخل آن ریخت تا در طول راه بتن ساخته شود.
اما معمول آن است که بتن کاملاً ساخته شده را از دستگاه بتنساز مرکزی به داخل تراک میکسر میریزند تا به محل بتنریزی حمل شود و تراک میکسر مخلوط بتن را در طول راه بهم میزنند تا بتن خود را نگیرد و به صورت آماده به محل کار برسد.
۴) دستگاه بتن سازی (Central Eatching Plant)
روش دیگر و پیشرفته تر تهیه بتن بویژه در پروژههای بزرگ و با اهمیت، استفاده از دستگاه بتن مرکزی میباشد . مصالح سنگی (شن و ماسه) در اندازههای مختلف در محفظههای پشت این دستگاه انبار میشوند و سپس با کنترل از اطاق فرمان، بوسیله بیل کششی به قسمت توزین هدایت میشود. سپس مصالح به مقدار مورد نیاز وزن شده داخل دیگ گردان شده و در این مرحله سیمان نیز از محفظه مربوطه به داخل دیگ رانده شده و با افزودن آب دیگ شروع به چرخش ومخلوط کردن مصالح مینماید.
روشهای حمل بتن:
بتن ساخته شده توسط دستگاههای بتن ساز و بر حسب فاصله تا محل مصرف و یا نوع سازه مورد نظر یا وسائل و دستگاههای خاص به آن محل منتقل میشود. در ذیل به شرح تعدادی از روشهای حمل میپردازیم:
- فرغان و گاری دستی
- دامپر:
نظیر گاری حمل بتن میباشد با این تفاوت که دارای موتور متحرک است و با آن میتوان تا فواصل بالنسبه دورتری بتن را حمل کرد. - جرثقبل و باکت:
هنگامیکه احتیاج به حمل بتن در ارتفاع باشد بیشتر از این متد استفاده میشود.
معمولاًدر کارگاههای ساختمانهای بتنی مهم استفاده از جرثقیل به علت نیاز به جابجایی قالب و شبکههای آرماتور اجباری است و در صورت وجود چنین جرتقیلی استفاده از آن برای حمل بتن، منطقی و اقتصادی به نظر میرسد ظرفیت باکتها تا ۲ متر مکعب بوده و معمولاً به شکل مکعبی یا استوانهای میباشد و بتن داخل باکت یا از دریچهای که از زیر آن تعبیه میگردد یا باکت به صورت قیچی باز میشود. - تسمه نقاله:
از این متد بیشتر در مواقعیای که نیاز به جابجایی افقی بتن میباشد استفاده میشود و بطور معمول تا شیبهای ۱۵ درجه نیز مورد استفاده قرار میگیرد.
بتن ریزی و متراکم کردن آن
بتن ریزی باید طبق اصول صحیح انجام گیرد و شرایط مناسب برای گرفتن بتن فراهم کرد. در بتن ریزی صحیح ملات ماسه سیمان دور دانههای بتن را میپوشاند و جسمی توپر بدست میآید و بتن حجم قالب را کاملاً پر میکند و فضای خالی باقی نمیماند.
قبل از اینکه بتن در محل مورد نظر ریخته شود؛ داخل قالبها بایستی به دقت مورد بررسی قرار گیرد تا این که اطمینان حاصل شود که قالبها تمیز بوده و از طرفی به مواد روغنی مناسبی آغشته شده باشند تا بتن به سطح قالب نچسبد. ساختمان بتن آرمه و ظاهر بتن صاف در آید و علاوه بر این از قالب بتوان بدفعات بیشتری از آن استفاده نمود.
مواد نظیر خاک؛ گرد و خاک باید بوسیله جریان هوای فشرده از درون قالبها تمیز گردد. وقتی ارتفاع قالبها زیاد باشد باید دریچههای اضطراری در جهت این بازدیدها تعبیه گردد. بتن را قبل از اینکه سخت شود و اثر کارپذیری آن کم شود باید در محل نهایی خود ریخت.
در بتن ریزی باید به نکات زیر توجه نمود
بتن را باید در لایههای افقی در جای خود ریخت و نباید آن را با ویبره کردن و هل دادن جابجا کرد. ضخامت هر لایه بتن بستگی به نوع کار بین ۱۵ تا ۶۰ سانتیمتر در قطر می گیرند و لایه بعدی را پیش از این که لایه زیرین شروع به گرفتن کند باید روی آن ریخت. اغلب به منظور تسریع در کار، بدون توجه به اختلاف ارتفاع بتن را به داخل قالب میریزند در صورتیکه از این کار باید اجتناب کرد و بتن را نباید از ارتفاعی بیش از ۱ تا ۱.۵ متر خالی کرد مگر آن که از ناودان و لوله قیف یا شوتینگ استفاده شود.
با به کار گرفتن روشهای صحیح خالی کردن بتن در قالب میتوان از جدا شدن دانهها جلوگیری کرد. باید حتی المقدور سعی شود که بتن در جای خود ریخته شود و از جابجایی بیهوده آن خودداری گردد. بتن ریخته شده در قالب را نباید به صورت افقی به این طرف و آن طرف کشانید و از جابجایی آن به کمک ویبراتور و هل دادن آن جدا خودداری کرد و باید دقت شود که اطراف میلگردها و گوشههای قالب خالی نماند و از بتن پر شود . ساختمان بتنی ریزی در سطح شیبدار همیشه باید از پایین سطح شیبدار شروع و به طرف بالا ادامه یابد. همچنین باید طوری بتن ریزی شود که به جابجایی دانهها منجر نشود. ساختمان بتن آرمه همه بتنها را باید پس از ریختن متراکم نمود تا میزان هوای اضافی به حداقل برسد. در بتنهای کم اهمیت برای متراکم کردن آن میتوان از وسایل دستی مناسب استفاده کرد ولی استفاده از وسایل لرزاننده مکانیکی (ویبراتور) ارجحیت دارد و استفاده از ویبراتور در جهت هر چه متراکمتر نمودن مخلوطهایی با کارپذیری کم ضروری است. ویبراتور دستگاهی است که به شیلنگ بلندی ختم میشود و این شیلنگ بوسیله موتور برقی یا بنزینی مرتعش میشود که با قرار دادن این شیلنگ در داخل بتن آنرا مرتعش میکند وباعث هدایت آن به تمام گوشههای قالب میگردد.
با توجه به این که ویبره کردن بیش از حد بتن باعث میشود که دانههای ریزتر و شیره بتن بالا آمده و دانههای درشتتر به ته قالب هدایت شود که این خود باعث مجزا شدن اجزاء بتن گردیده و موجب ضعف قطعه ریخته شده خواهد شد بهتر است طراحی تالار که در ضمن ویبره کردن بتن بوسیله ضربه زدن به بدنه قالب و کوبیدن خود به بتن انرا بخوبی متراکم نموده و نقاط تجمع هوا و فضای خالی را به خوبی پرنماییم.
نگهداری بتن
سیمان موجود در بتن ریخته شده در مجاورت رطوبت باید سخت ده و دانههای سنگی موجود در مخلوط به همدیگر چسبانیده و مقاومت بتن به حداکثر برساند بدین لحاظ میباید از خشک شدن سریع بتن جلوگیری نموده و از تابش آفتاب و وزش بادهای تند محفوظ داشت و سطح آنرا حداقل تا هفت روز مرطوب نگاه داشت. (این مدت برای سیمانهای زودگیر ۳ روز است).
برای این کار بهتر است که روی بتن تازه ریخته شده را با گونی یا کاغذ پوشانیده و این پوشش را مرطوب نگاه داریم و بهتر است بعد از ۳ الی ۴ ساعت بعد از بتن ریزی شروع به اب دادن روی آن نمائیم زیرا در غیر این صورت سطح آن ترک خورده و موجب نفوذ مواد مضر به داخل بتن گردیده و باعث پدیده خورندگی بتن گردد.
بتن تازه ریخته شده نباید در معرض بارانهای تند قرار گیرد زیرا باران دوغاب سیمان و مصالح ریز دانه را شسته و سنگهای درشت دانه نمایان میگردد.
در موقع بارندگی بهتر است بتن ریزی متوقف گردیده و بتن ریخته شده را از آسیب باران محفوظ نموده و مثلاً روی آن را با نایلون پوشانیده و آب باران را به خارج از سطح بتن راهنمایی کرد.
بتن ریزی در هوای گرم
اگر در هوای گرم بتن ریزی مینماییم باید سعی کنیم که حداقل تا چند روز بعد از بتن ریزی آنرا مرطوب نگه داریم زیرا در غیر این صورت آب بتن بفوریت تبخیر شده و بتن سخت نمیگردد به بتنی که در اثر نرسیدن آب سخت نشده است بتن سوخته میگویند و نشانه آن این است که این بتن حتی با فشار دست خرد میشود. در صورت مشاهده چنین وضعیتی قطعه ریخته شده باید جمع آوری شده ومجدداً ریخته شود.
نکته:در هنگام اجرای فنداسیون و آرماتوربندی فنداسیون آرماتورهای ریشه ستون آرماتورهایی بعنوان ریشه پله نیز بر روی فنداسیونهایی که قرار است در آن ناحیه پله وجود داشته باشند میبندند. آرماتورهای ریشه پله ۱۲ یا ۱۶ میباشد و به صورت مستطیلی است یعنی طول آن از عرض آن بیشتر میباشد ساختمان بتن آرمه و این آرماتورها که شبیه ریشه ستون میباشند توسط خاموتهایی به یکدیگر متصل شدهاند. این ریشه پله وزن پله را به فنداسیون وسپس به زمین وارد میکند و باعث میشود که پله محکمتر باشد و سپس پله روی آن سوار میشود.
پدستال-کرسی ستون
گاهی مواقع نیز بر روی فنداسیونهای هنگام آرماتوربندی فنداسیون و ریشه ستون، ستونهایی را آرموتوربندی میکنند که میلگردهای این ستونها از میلگرد ستون اصلی نازکتر بوده مثلاً در حدود ۱۸و ۱۶و۲۰. این ستون را پدستال میگویند و موقعی بکار میرود که قسمت از ساختمان در ارتفاعهای مختلف قرار داشته باشند یعنی یک سری از فنداسیونها در محل گودبرداری یا محلی که ارتفاع آن پایینتر است البته در بعضی قسمتهای ستونهایی که حجم آنها بیشتر است از ستونهای اصلی میباشد ولی طول آنها کوتاهتر است میبندند (پدستال) و سپس مانند ستونها بتن ریزی میشود در اصل برای هم ارتفاع کردن ساختمان بکار میرود.
در این صورت شناژها از محلهایی در ارتفاع بالاتر به این پدستال وصل میشوند یعنی شناژ در ارتفاع میباشد و زیر آن خالی است. بعد از بتن ریزی فنداسیونها نوبت به ساختمانها سطح اتاقها را چند سانتیمتر از کف حیاط بالاتر میسازند. که به این اختلاف ارتفاع کرسی چینی میگویند.
ایزولاسیون پی
ایزولاسیون و یا عایق کاری بمعنای جدا کردن یا جداسازی بکار میرود. و از ایزولاسیونهای رطوبتی میتوان قیر وگونی را نام برد.
قیر
قیر مصرفی در ایران به دست آمده از نفت خام میباشد که در بشکه های ۱۷۰ تا ۲۰۰ کیلوگرمی به فروش میرسد. و بر حسب خواص آن از ۱۰×۲۰ تا ۲۸۰×۳۲۰ نام گذاری شده است. معمولاً برای ایزولاسیون روی پی در نواحی سردسیر و معتدل از قیر ۷۰-۶۰ استفاده میشود. قیر را باید بوسیله حرارت ذوب کرد به طوری که کاملاً روان گردد.
باید توجه داشت چنانچه بیش از حد لزوم به قیر حرارت بدهند قیر میسوزد. و خاصیت عایق بودن خود را از دست میدهد. علائم قیر سوخته آن است که رنگ آن قهوهای بوده و خاصیت چسبندگی ندارد در صورتی که قیر معمولی دارای رنگ مشکلی براق بوده و خاصیت چسبندگی دارد.
چنانچه داخل بشکه قیر آب باشد در هنگام ذوب کردن بشکه قیر به صورت کف در آمده و از بشکه خالی میگردد. برای لایههایی که مستقیماً در تماس با هوا و آفتاب بیرون هستند از قیرهای سفت مانند قیر ۸۵×۲۵ یا ۷۸×۹۰ که در برابر حرارت دیرتر ذوب میشوند استفاده میگردد. برای سطوحی که با آفتاب تماس ندارد از قیرهای شل مانند قیر ۶۰×۷۰ استفاده میکنند. به این ترتیب روی پی را با یک لایه قیر و سپس گونی و دوباره یک لایه دیگر قیر میریزند.
ملات ماسه سیمان برای پوشش روی قیر و گونی
برای محفوظ نگه داشتن قیر و گونی از آسیب، مخصوصاً در ساختمانهایی که از ملات آهک استفاده میشود باید روی قشر قیرگونی با ملات ماسه سیمان پوشیده شود. در جاهایی که دیوار چینی نمیشود مانند محلهای درب و یا مکانهایی که بعد از چند روز دیگر دیوار چینی میشود بنابراین این لایه سیمان باعث میگردد تا لایه قیرگونی در اثر تردد کارگران زخمی نگردد.
یک رگی کردن ساختمان بعد از پی سازی و ایزولاسیون معمولاً روی پی را طبق نقشه یک رگ آجر میچینند و به اصطلاح ساختمان را یک رگ میکنند در موقع یک رگی کردن ساختمان باید مجدداً ابعاد اطاقها و راهروها و سرویسها را کنترل نموده ومخصوصاً از گونیا بودن تمام قسمتها بوسیله چپ و راست گرفتن مطمئن شویم. در این مرحله این دیوارها کاملاً باید مطابق نقشه باشد سپس اقدام به دیوار چینی گردد.
ستونهای بتنی
بعد از بتن ریزی پی قفسه آرماتورهای ستون را که از قبل بافته و آماده میباشد و به آرماتورهای ریشه متصل میکند این کار باید حداقل ۳ تا ۴ روز بعد از بتن ریزی پی انجام شود زیرا در غیر این صورت با توجه به این که بتن پی هنوز سخت نشده است و اثر لنگر آرماتورهای ستون میلگردهای ریشه را از جای خود تکان میدهد و پی متلاشی میشود بعد از بستن آرماتورهای ستون برای تثبیت موقعیت هر ستون ابعاد آن را بوسیله تیرهای چوبی در پای ستون مشخص مینمایند. باید توجه داشت که هیچ وقت نباید برای تثبیت ابعاد ستون با ریختن بتن به پای آن اقدام نمود.حداکثر آرماتورهای طولی از همدیگر ۳۵ سانتیمتر و حداقل فاصله آنها از همدیگر ۵ سانتی متر است حداقل سطح مقطع آرماتورهای طولی ۸/۰ درصد و حداکثر آن ۴ درصد سطح مقطع بتن میباشد.
برای این که آرماتورهای عرضی کلیه آرماتورهای طولی را در بر بگیرد و از هر گونه حرکت جلوگیری نماید باید در ستونهای با مقطع مربع و یا مربع مستطیل آرماتورهای طولی حداقل یک در میان در گوشه یک تنگ که زاویه داخلی آن از ۳۵ درجه بیشتر نباشد قرار گیرد و یا بوسیله قلاب و یا رکابیهایی که به همین منظور پیش بینی شده است نگهداری شوند.
اگر فاصله آرماتورهای طولی از همدیگر بیش از ۱۵ سانتیمتر باشد باید تعداد و شکل آرماتورهای طولی در گوشه را یک آرماتور عرضی قرار گیرد. انتهای کلیه تنگها باید خم ۹۰ درجه ختم شود و این خم باید در هسته مرکزی ستون قرار گیرد و برای گرفتن در هسته مرکزی باید از فشاری بتن عبور نماید.
در مقاطع ستونهای دایره و یا چند ضلعی میتوان آرماتورهای عرضی را بصورت مارپیچ که به صورت منظم و گام آن یکسان باشد انجام داد. فاصله تنگها و گام مارپیچ نباید از هیچ یک از مقادیر زیر کمتر باشد.
- ۱۵ برابر قطر کوچکترین آرماتور طولی
- ۴۸ برابر قطر تنگ
- کوچکترین بعد ستون
- ۳۵ سانتیمتر این فواصل در ۶/۱ بالا و پایین طول آزاد هر ستون تقلیل پیدا میکند.
در بازدیدی که از مناطق زلزله زده شده مشاهده گردیده ستونهاو تیرهایی که تعداد خاموت آنها در نزدیکی گره بیشتر است در مقابل زلزله بهتر مقاومت کردهاند.
بنابراین برای مقاومت بهتر ستون در برابر نیروهای جانبی بهتر است که در ۶/۱ طول آزاد میلگردهای ستون فاصله بین خاموتها ۲۵ تا ۳۵ سانتیمتر میباشد.
حداقل قطر تنگ ۶ میلیمتر می باشد و اگر از فولاد با مقاومت زیاد استفاده شود ۵ میلیمتر است ولی در هر حال نباید از ۴/۱ قطر قطور ترین آرماتور طولی کمتر باشد. حداقل ضخامت بتن روی آرماتور طولی ۵/۲ سانتی متر میباشد.
بتن ریزی ستون:
قالبهای فلزی را که از قبل آماده نمودهایم را در اطراف ستون قرار داده و بوسیله سیم بخاری و میخ و یا میلگردهای مخصوص بهم دیگر متصل مینمایند آنگاه آنرا شاقول کرده و بوسیله ۴ عدد تیرچوبی در جای خود مستقر و مستحکم میکنیم و بهتر است تیرهای چوبی از بالا بوسیله میخ به قالب متصل کرده و پای آنرا در روی زمین بوسیله گچ محکم کنیم.
هیچ گاه نباید برای تکیه گاه این تیرهای چوبی از ستونهای بتونی دیگر که تازه ریخته شده است استفاده شود. پس از تثبیت کامل موقعیت ستون محور آنرا با ستونهای مجاور از بالای ستون وپ ایین ستون اندازه میگیرند در صورت درست بودن اقدام به بتونریزی مینمایند. اگر ارتفاع ستون زیاد باشد پرتاب بتن از بالا و سقوط آن به داخل آن موجب ضعف قطعه بتنی میگردد در این موارد بهتر است به طرق مختلف از سقوط بتن از ارتفاع زیاد جلوگیری کرد.
تیرها در ساختمانهای بتنی
تیرها قسمتی از ساختمان بتنی هستند که بار سقف را به ستون منتقل نموده و ستون به پی و بالاخره به زمین منتقل مینمایند بعد از اتمام بتن ریزی کلیه ستونها و ثالب برداری از آنها اقدام به قالب بندی تیرهای اصلی مینمایند در ساختمانهایی که سقف آن تیرچه بلوک بوده و یا دال بتنی ریخته شده در محل میباشد معمولاً سقف و تیر را با هم یک پارچه بتن ریزی میکنند ولی در ساختمانهایی که از سقف ساخته استفاده مینمایند ابتدا تیرهای اصلی را آرماتور بندی نموده و سپس بتن ریزی مینمایند.
آنگاه سقف را روی آن قرار می دهند. تیرهای بتنی اغلب با مقطع مربع و مربع مستطیل میباشد در ساختمانهای از تیر T شکل نیز استفاده میکنند. مقطع تیرها را در ساختمانهای بتنی در تمام طول تیر تغییر نمیکند ولی گاهی برای صرفه جویی مقطع تیر را در طول تیر تغییر میدهند و یا به صورت ماهیچه در نزدیکی تکیه گاه سطح مقطع را اضافه مینمایند و لی در هر حال تغییر سطح مقطع باید به صورت تدریجی و نسبت افزایش ارتفاع و یا عرض در طول تیر از ۱ به ۳ تجاوز نکند.
زخمی کردن بتن روی تیر و یا تیرچه برای جوش دادن میلهگردهای سقف به هیچ وجه مجاز نمیباشد. اگر عرض تیر از ۳۵ سانتیمتر تجاوز نکرده و یا تعداد آرماتورهای طولی در منطقه کششی از ۶ عدد بیشتر نباشد میتوان از رکابی و یا تنگ استفاده کرد.
ولی اگر عرض تیر و تعداد میلهگردها از مقادیر فوق تجاوز نماید باید از آرماتورهای عرضی سه شاخه و چهار شاخه استفاده نمود حداقل قطر آرماتور عرضی ۶ میلیمتر میباشد و اگر ارتفاع تیر از ۶۰ سانتیمتر تجاوز کند حداقل قطر آرماتور عرضی ۱۰ میلیمتر میباشد ساخت تالار در هر حال نباید قطر آرماتور عرضاً از ۴/۱ قطر بزرگترین آرماتور طولی کمتر باشد سطح مقطع کل آرماتورهای عرضی نباید از ۱۵ ds کمتر شود که در آن d عرض تیر و s فاصله تنگها میباشد.
سقفهای تیرچه بلوک
اجزاء تشکیل دهنده سقف تیرچه بلوک عبارتند از:
- تیرچه
- بلوک
- میلهگردهای ممان منفی
- میلهگردهای حرارتی
- کلاف عرضی
- قلاب اتصال
- بتن
تیرچه
تیرچههای بتنی با قالب سفالی و یا بدون قالب سفالی تهیه و عرضه میشوند تیرچههای معمولی یا خرپا می باشند.
خرپا از سه قسمت تشکیل شده است:
- میله گردهای کف خرپا که از تعداد و قطر آن طبق محاسبه به دست میآید و باید از لحاظ تعداد و طول و نوع میلگرد (ساده یا آجدار) کاملاً با نقشه باشد کلیه ممانهای مثبت تیرچه بوسیله همین میله گردها متحمل میشود با توجه به این که اغلب مهندسین محاسب برای صرفه جویی طول یک یا چند میله گرد را کوتاهتر تعیین مینمایند این میلهگردها باید درست در وسط طول تیرچه (محل ممان مثبت بحرانی) قرار گیرد. برای این که این میلگردها در موقع بتن ریزی جابجا نشود بهتر است آنها را بوسیله یک یا چند میله گرد عرضی به هم دیگر جوش بدهیم.
- میله گرد فوقانی خرپا که از میله گرد ۸ یا ۱۰ و یا ۱۲ آجدار بوده و داخل بتن سقف و میلهگردهای حرارتی قرار میگیرد.
- میله گرد مارپیچ یا میلهگردهای مهاری خرپا است که میلهگرد کف را به میلهگرد فوقانی متصل میکند. خرپای بعضی از تیرچهها از ورق و یا تواماً از ورق و میلهگرد میباشد ولی متداولترین نوع خرپا از میلهگرد ساخته میشود این خرپا را در داخل قالب فلزی و یا سفالی قرار میدهند. آنگاه بتنی با عیار ۴۰۰ یا ۴۵۰ کیلوگرم سیمان در متر مکعب و مصالح سنگی ریزدانه تهیه نموده و قالب را که در حدود ۱۰ سانتی متر پهنا و ۴ سانتیمتر ارتفاع دارد از این بتن پر کرده و بوسیله میزلرزاننده آنرا ویبره مینمایند.
نکته
یکی از ایراداتی که در جوشکاری محل اتصال میله گردهای زیگزاکی به میله گردهای فوقانی توسط جوش صورت گرفته که این جوشکاری باعث نازک شدن و لاغر شدن میلگرد شده و ایجاد تمرکز تنش در نقطهای که جوش داده میشود و احتمال شکستن و جدا شدن وجود دارد. در این تیرچهها باید به جای جوش از سیم آرماتور بندی استفاده کنیم و یا این که از میلگردهای آماده تیرچه که توسط کارخانجات ساخته میشود استفاده نماییم. در میلگردهای تیرچه میلگردهای فوق به صورت زیگزاکی به میلگردهای فوقانی متصل شده است و یا در واقع پرس شده است.
بلوک
بلوکهای مورد استفاده در سقفهای تیرچه بلوک معمولاً بتن یا سفالی میباشد و هیچ گونه باری را تحمل نمیکند وفقط به عنوان قالب مورد استفاده قرار میگیرد.
بلوکهای سفالی از لحاظ وزن سبکتر از بلوکهای سیمانی بوده و بار کمتری را به ساختمان وارد میسازد عرض بلوکها معمولاً ۴ سانتی متر بوده و گاهی نیز آنها را تا ۶۰ سانتیمتر هم میسازند و ارتفاع آن تابع ضخامت سقف و بار سقف میباشد و بین ۲۰ تا ۲۵ سانتی متر است.
بلوک باید طوری طراحی شود که براحتی قابل حمل و نقل باشد و روی تیرچه قرار گیرد. اگر تیرچه با قالب سفالی استفاده شده است بهتر است از بلوک سفالی استفاده گردد زیرا به علت هم رنگ بودن مصالح بعد از سفید کاری روی سقف ایجاد سایه نمینماید.
میلهگردهای ممان منفی
با فرض این که تکیه گاه گیردار فرض شود و محل تکیه گاه ممانی ایجاد میکند که میباید بوسیله میلگردی تحمل شود به این لحاظ اگر دو عدد تیرچه به یک تیر ختم شود میله گردهای فوقانی تیرچهها را بوسیله قطعه میلردی به طول ۲ تا ۵/۲ سانتیمتر به همدیگر متصل مینمایند قطر این میلگردها بوسیله محاسبه تعیین میگردد و معمولاً از میلگردهای به قطر ۸ یا ۱۰ یا ۱۲ استفاده میگردد.
در آخرین دهانه که تیرچه به یک تیر ختم میشود نیز میلگردی را به صورت گونیا خم نموده و قسمت کوتاه گونیا را داخل آهنهای تیر با میله گردهای تیر بتنی قرار داده و قسمت مستقیم را روی میلگرد فوقانی تیرچه گذاشته و چند جای دیگر آن را با سیم آرماتور بندی میبندند. به این قطعات میله گرد ممان منفی میگویند.
میله گرد حرارتی بعد از اتمام سقف و گذاشتن کلیه آهنها و میله گردها یکسری میله گرد درجهت عمود بر میله گردهای بالای تیرچه به فاصله تقریبی ۲۵ الی ۴۰ سانتی متر قرار میدهند قطر این میلهگردها بوسیله محاسبه تعیین میشود معمولاً میله گردهای با قطر ۶، ۸، یا ۱۰ میلی متر میباشد به این آهنها میله گرد حرارتی میگویند.
این میله گردها بایستی به کلیه میلگردهای تیرچه با سیم آرماتور بسته شود.
کلاف عرضی
از دهانه ۲/۴ متر به بالا در وسط دهانه بین بلوکها (عمود بر جهت تیر) فاصله در حدود حداقل ۱۰ سانتیمتر قرار میدهند. زیرا این فاصله را حداقل ۲ میله گرد به قطر ۱۰ میلیمتر یکی بالا و یکی پایین را هم به آهنهای مارپیچ تیر متصل میکنند و این فضا بعد از آنکه بوسیله بتن پرشد ساختمان بتن آرمه مانند تیر عمود بر تیرچهها قرار گرفته و در مقابل ممانهای وسط تیر مقاومت خواهد کرد و برای دهانههای بیشتر از ۶ متر دو عدد کلاف عرضی با فاصلههای مساوی در نظر میگیریم. برای اطمینان بیشتر کلاف عرضی را از دهانه ۵/۲ متر به بالا ایجاد نمائیم.
مراحل مختلف اجراء سقف تیرچه بلوک
بعد از ایجاد تکیه گاههای موقت، تیرچهها را روی تیر اصلی قرار میدهند. قبل از نصب تیرچه روی تیرهای اصلی باید دقت نمود که ترک خوردگی و یا شکستگی نداشته بادش و کمر تیرچه را به فاصلههای ۵/۱ متری بوسیله تیرهای چوبی نگاهمیدارند تا از شکم دادن آن جلوگیری به عمل آید و نیز بهتر است تیرهای چوبی را طوری قرار دهند تا وسط تیرچه تا حدود ۲ تا ۳ سانتی متر بلندتر از سطح تراز قرار گیرد.
تیرچه ها به فاصله تقریبی ۵۰ سانتیمتر از هم دیگر قرار میگیرند. بعد از کار گذاشتن هر تیرچه فاصله آنها را تا تیرچه بعدی بوسیله گذاشتن یک عدد بلوک در ابتدا و یک عدد در انتهای آن تنظیم مینمایند.
میلگردهای حرارتی
بعد از کار گذاشتن میله گردهای ممان منفی میباید میله گردهای حرارتی کار گذاشته شود. این میله گردها معمولاً در جهت عمود بر تیرچه به فاصله حدود ۳۰ سانتی متر از هم کار گذاشته شود.
میله گردهای حرارتی برای توزیع و جلوگیری از ترک خوردن بتن سقف در اثر تغییر حجم بتن ناشی از تغییر درجه حرارت مورد استفاده قرار میگیردو این میله گردها که معمولاً از میلهگردهای نمرات ۶ یا ۸ و یا ۱۰ سانتیمتر استفاده میشود باید صاف و بدون انحنای موضعی باشد این میلهگردهای حرارتی در واقع برای یکپارچه کردن سقف بکار میرود. بعد از گذاشتن میله گردهای حرارتی بایددور سقف بوسیله قالب فلزی بسته شده و اقدام به بتن ریزی نمایند.
حداقل قطر روی بلوک ۵ سانتی متر میباشد. قبل از بتن ریزی روی بلوکها را آب پاشی میکنند تا سیراب شود (زنجاب) و آب بتن مجاور خود را نمکیده و موجب فساد بتن
پله و ارتفاع پله
پله وسیله ارتباط سطوح مختلف ساختمان به یکدیگر میباشد بعبارت دیگر پله طبقات مختلف ساختمان را به یکدیگر مربوط میسازد بطور کلی پله از لحاظ ارتباط طبقات یکی از مهمترین قسمتهای ساختمان محسوب میشود. ساختمان بتن آرمه ولی به علت آنکه این فضا به نسبت فضاهای دیگر ساختمان از لحاظ زمان توقف کمتر استفاده میشود همیشه سعی میگردد که حداقل فضای ممکن برای پله در نظر بگیرند و حتی المقدور مکانهای روشن و آفتابگیر ساختمان را برای پله اختصاص نمیدهند.
ارتفاع پله
به طور کلی هر قدر ارتفاع پله زیاد باشد تعداد پله مورد نیاز برای عبور از طبقهای به طبقه دیگر کمتر خواهد بود. در نتیجه قفسه پله یا فضای لازم برای ایجاد پله کمتر است. ولی ارتفاع پله کاملاً بستگی به محل استفاده و اشخاص استفاده کننده از آنرا دارد. مثلاً ارتفاع پله برای طبقات آپارتمانهای مسکونی در حدود ۱۶ الی ۲۰ سانتی متر در نظر گرفته میشود زیرا ۸۰ درصد استفاده کنندگان در سنینی قرار دارند که براحتی میتوانند از پلهها بالا روند (اشخاص مسنتر و کودکان خردسال بیشتر وقت خود را در خانه میگذرانند) و هم چنین ارتفاع پله موتورخانه و یا انبار را در حدود ۲۰ الی ۲۵ حتی ۵۰ سانتی متر در نظر میگیرند زیرا ۹۹ درصد استفاده کنندگان این قسمت از ساختمان را اشخاص جوان تشکیل میدهند.
کف پله
- طول کف پا
- طول قدم: طول کف پای یک آدم در حدود ۳۰ سانتی متر است در این صورت برای اینکه عبور و مرور از روی یک پله اسان باشد کف پله را باید در حدود ۳۰ سانتیمتر در نظر گرفت که با توجه به ۲ سانتیمتر دماغه پله جمعاً کف پله ۳۲ سانتیمتر خواهد شد.
اگر تعداد پلههایی که پشت سرهم قرار دارند در حدود ۸ الی ۱۲ پله باشند (مانند پلههایی که دو طبقه را در هر گردش به هم مرتبط میسازند) کف پله نمیتواند از ۳۲ الی ۳۳ سانتیمتر بیشتر باشد زیرا اگر کف پلهها از این مقدار پهنتر باشد استفاده کننده ساختمان بتن آرمه از آن در موقع بالا رفتن با توجه به آنکه طول قدم انسان در حدود ۶۳ سانتیمتر است ناخودآگاه هر قدم خود را روی پله بعدی قدری عقب تر گذاشته و روی پله هشتم یا نهم پای او روی لبه پله قرار گرفته ممکن است تعادل خود را از دست بدهد و به جلو خم شود ولی در مورد پلههای جلوی ساختمان که معمولاً تعداد آن در حدود ۳ الی ۴ پله میباشد از کف پله پهنتر نیز استفاده نمود.
عرض پله
حداقل عرض پله ساختمانهایی که زیاد بزرگ نبوده و از روی آن عبور و مرور دو طرفهانجام میشود در حدود ۱۰۰ سانتیمتر میباشد زیرا بطوریکه میدانیم عرض شانه یک نفر مرد در حدود ۶۰ سانتیمتر است (عرض شانه خانمها کمتر است) و با توجه به این که اگر دو نفر بخواهند از نزدیک هم عبور کنند ناخود آگاه قدری شانه خود را بسمت داخل کج مینمایند عرض ۱۰۰ سانتی متر و یا بیشتر در نظر گرفته میشود.
ولی برای آپارتمانهای چند طبقه که شدت رفت و آمد زیادتر است عرض پله را در حدود۱۲۰ سانتیمتر در نظر میگیرند. در مورد پلههایی که رفت و آمد در آن کمتر است مانند پلههای بام از آنها برای سرکشی به بام جهت برف روبی از آن استفاده میشود.
محل پله
پله باید در محلی باشد که از هر نقطه ساختمان بخوبی قابل رویت باشد و شخص تازه وارد بتواند راه خود را به راحتی پیدا کند. این موضوع مخصوصاً در ساختمانهای بزرگ عمومی دارای اهمیت زیادی میباشد. حداکثر فاصله پله از دورترین نقطه ساختمان نباید بیش از ۲۵ متر باشد زیرا در موقع بروز حریق این فاصله حداکثر مسافتی است که یک نفر میتواند طی کند و خود را به پله برساند در این صورت چنانچه عرض ساختمانی بیش از ۵۰ متر باشد ناچار باید دو سری پله در ساختمان در نظر گرفت در هر حال فاصله دو پله از همدیگر از ۵۵ الی ۶۰ سانتی متر تجاوز نماید بهتر است در وسط ساختمان ایجاد شود بطوریکه فاصله نقاط مختلف ساختمان از پله حداکثر از نصف عرض ساختمان تجاوز نکند.
چشم پله یا چاه پله
در پلههایی که با دو دور گردش و با یک پاگرد اجرا میشود گردشهای پله باید با فاصلهای حداقل در حدود ۲۰ سانتیمتر از یکدیگر واقع شوند. این فاصله که به آن چشم پله یا چاه پله نیز میگویند اجرا نرده پله را آسانتر میسازد. البته اگر فضای پله دارای عرض کافی باشد میتوان از این فاصله صرفنظر کرد. در این صورت نرده در پاگرد تا آخرین پله ادامه مییابد و از پله ماقبل آخر تغییر جهت میدهد.
تعداد پله
در پلههایی که به تعداد زیاد در پشت سرهم قرار گرفتهاند برای آنکه در موقع استفاده از پله مخصوصاً در موقع پایین آمدن در استفاده کننده ایجاد وحشت نکند تعداد پلهها باید محدود باشد بدین لحاظ حداکثر پلههایی که پشت سرهم قرار میگیرند نباید از ۱۰ الی ۱۲ پله بیشتر باشد و بعد از هر پله ۱۰ الی ۱۲ پله یک سطح مستقیم بنام پاگرد در نظر گرفته شود.
پاگرد
عرض پاگرد در پلههای U شکلی خود به خود دوبرابر عرض میشود و طول آن حداقل باید به اندازه یک پله باشد.
نرده پله
برای ایجاد ایمنی در کنار پله به سمت پرتگاه حتماً باید نرده گذاشته شود در مورد پلههایی که از دو طرف باز میشود ساختمان بتن آرمه بایستی که از هر طرف نرده گذاشته شود نرده با مصالح نظیر چوب و یا فلز و یا سنگ و یا مصالح بنایی ساخته میشود. در هر حال نرده باید محکم و باندازه کافی بلند باشد تا در استفاده کننده ایجاد ایمنی لازم را بکند. ارتفاع نرده در حدود ۷۵ الی ۸۰ سانتیمتر میباشد.
طاق پله
سقف بالایی پله باید با پله آنچنان فاصله داشته باشد که یک نفر آدم بتواند با قد معمولی بدون احساس ناخوشایندی به راحتی بالا رود و تصادم سر با طاق پله نداشته باشد و نیز ارتفاع آن بایستی حداقل ۱۹۵ سانتی متر باشد و تا ارتفاع ۱۸۰ سانتی متر ممکن است سرگیر نباشد ولی چشم ترس است.
شیب کف پله
در موقع نصب کف پله معمولاً در حدود ۲ یا ۳ میلیمتر به آن شیب شستشوی پله اضافه میکنند تا نظافت را راحتتر کند.
دیوار
به دیوارهایی که برای جداسازی قسمتهای مختلف بکار میرود دیوارهای پارتیشن یا جداکننده و یا تیغه میگویند. تیغهها معمولاً به پهنای ۵ تا ۱۰ و یا ۲۰ سانتیمتر ساخته میشود و تیغههای دیواری به پهنای ۵ تا ۱۰ سانتیمتر را نمیتوان در ارتفاع زیاد نصب و کار کرد چون که ایستا نمیباشد و منجر به لرزش بیش از اندازه میکند و اگر بخواهیم با شرایط گفته شده دیوار را تیغه کنیم بایستی در هر ۵/۱ تا ۲ متر از نبشی استفاده نماییم.
در غیر این صورت دیوار با کوچکترین حرکت جانبی فرو خواهد ریخت و در مقابل زلزله هیچ مقاومتی از خود نشان نخواهد داد.
برای دیوارهای سفالی که دیوارهای خارجی را تشکیل میدهند ضخامت ۱۰ سانتیمتر ویا ۲۰ سانتیمتر را انتخاب میکنند و برای دیوارهای جدا کننده داخلی از پانلهای گچی که بصورت پیش ساخته میباشد استفاده میشود.
بدین ترتیب که پانلهای گچی را به ترتیب روی هم گذاشته ودرز بیان آنها را با گچ پر میکنند و به هم میچسبانند. مصالح به کار رفته در این پانلها از مصالح نظیر گچ و پانل سیمانی که مخلوطی از سیمان و پلاستوفوم (پوکه صنعتی) است میباشد.
درز انبساط
با توجه به اینکه خاک و نوع رگهها و نوع قرار گرفتن دانهها در یک قطعه زمین وسیع یکسان نیست و هم چنین سطح آبهای زیرزمینی در یک منطقه وسیع متفاوت است در نتیجه نشست زمین در یک ساختمان بزرگ یکسان نیست و ممکن است در اثر تفاوت نشست در ساختمانها ترکها و خرابیهایی ایجاد شود برای جلوگیری از این موضوع در ساختمانهای بزرگ که ابعاد آن بیش از ۳۰ متر است ال اس اف و یا دیوار سازیهای بزرگ که طول آن از چند صد متر تجاوز میکند برای اینکه نشستهای متفاوت به این ساختمان آسیب نرساند در سراسر آن اقدام به ایجاد ژوئن مینمایند ساختمان بتن آرمه فاصله ژوئنها از یکدیگر بستگی به نوع زمین دارد و در حدود هر ۲۰ الی ۳۰ متر میباشد و آن بدین طریق است که بریدگی سراسری در تمام قسمت دیوار و یا هر سازه دیگر ایجاد مینمایند باید توجه نمود که این بریدگی باید در کلیه قسمتهای ساختمان نیز اجرا شود. حتی در موقع بتن ریزی شناژ و یا بتن ریزی پی بهتر است از به هم آمیختن ژوئن در دو طرف جلوگیری نمود.
