آموزش پرسپکتیو  (از مقدماتی تا پیشرفته در ۱۲ درس)

آموزش پرسپکتیو یه نکته ای رو همین اول بگم و برم سر اصل مطلب اونم اینه که این نوع پرسپکتیوی که اینجا معرفی میشه با پرسپکتوی که تو کتاباس فرق داره و این فقط برای استفاده توی طراحی ها و … هست.اون پرسپکتیوی که توی کتاباس از نوع ابکیک و مایل و یک نقطه ای و دو نقطه ای و… هست که مال استانداردهای امریکا و اروپاس.ولی پرسپکتیوی که اینجا معرفی میشه درسته شبیه اوناس ولی خیلی دقیق نیست و همونطور که گفتم برای طراحی و .. هست.اگه خواستین بگین تا طریقه کشیدن پرسپکتیو ها با خط کش و پرگار رو هم بگم.در ضمن بگم که این مطالب ترجمه شده از یه سایته که دوست خوبم مدیر سایت شهر و مسکن. نوشته خواهشا هرجایی از این مطلب استفاده میکنید اسم منبع رو هم ذکر کنید. زمان مورد نیاز برای هر درس حدود ۴۵ دقیقه زمان مورد نیاز برای تمرین در هر درس حدود ۱۰ الی ۲۰ دقیقه وسایل مورد نیاز: کاغذ (A4 یا A3 ) مداد HB و۲H و ۴B .

قیمت ساخت و ساز اپارتمان

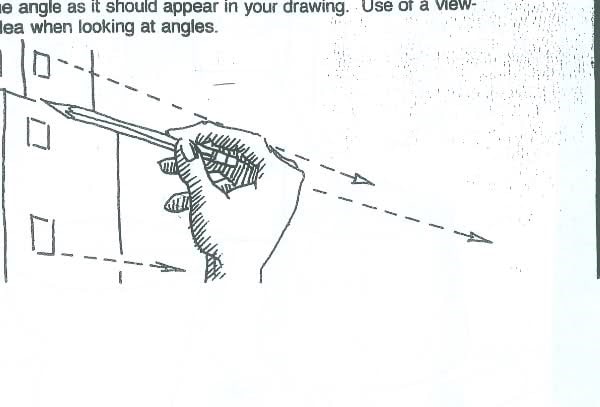

  1. مقدمات: توانایی در کنترل مداد و هماهنگی چشم و دست . وسایل مورد نیاز: کاغذ مداد hb خط کش کنترل مداد ۱-در این قسمت شما باید از بالای صفحه کاغذ شروع کرده و خطوط افقی با فاصله ۱ و ۵/۱ سانتی متر بکشید.البته باید دقت کنید که این خطوط باید سبک باشند و با دقت.یعنی فشار کمی بر روی مداد اعمال کنید.سعی کنید خطوط صاف باشند و آنها را خیلی ارام و با حوصله بکشید (برای بهتر شدن کارتان میتونین ساعت بگیرین و هر خط رو مثلا توی ۱ دقیقه بکشید.بعد ها میتونین این زمان رو کمتر کنین) کاغذتون رو هم بصورت لنداسکیپ بگیرین تا خطوط طولانی تری بتونین بکشین. ۲-طریقه گرفتن درست مداد در دست برای کشیدن چنین خطوطی بصورت زیر است.یعنی مداد را بین انگشت شست و اشاره بگیرید.برای کشیدن خط صاف سعی کنید دستتان را از بازو حرکت نه از مچ.
آموزش پرسپکتیو

آموزش پرسپکتیو

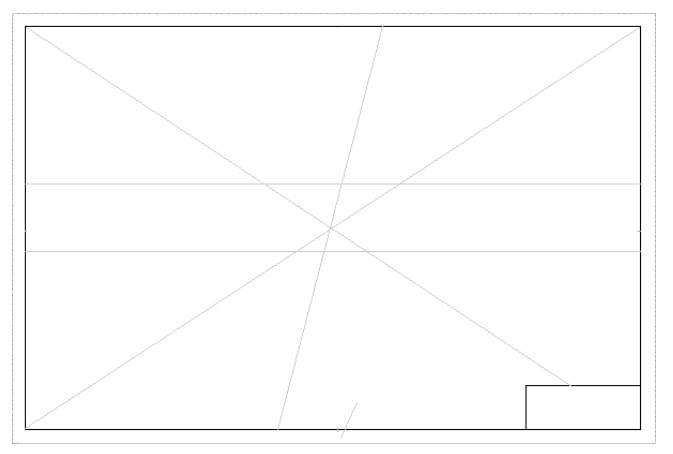

۳-کم کم شروع کنید خطوط عمودی و مایل با زاویه ۴۵ درجه در دو جهت بکشید.بعدها میتونین به تمرین کشیدن خطوط ضخیم تربپردازین برای شروع هر درس بهتر است چندین بار کشیدن خطوط مستقیم و صاف رو تکرار کنید. حداکثر پنج دقیقه این کار رو انجام بدین.

آموزش پرسپکتیو

آموزش پرسپکتیو

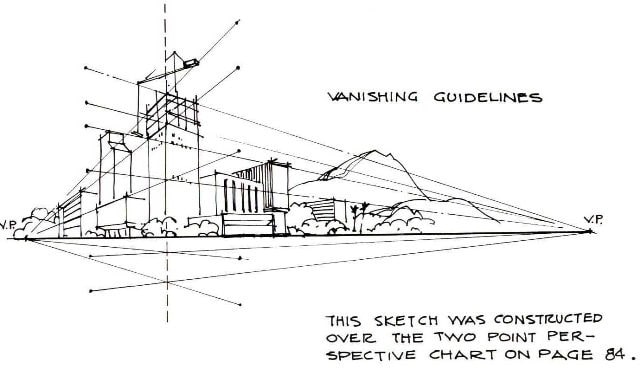

  1. درس اول – پرسپکتیو مقدماتی هدف این درس این است که بتوانید نمایی سه بعدی بر روی کاغذ دوبعدی تصور کرده و سپس آنرا به اجرا در آورید ۱- ابتدا صفحه کاغذ خود را بصورت زیر تقسیم بندی کنید.توجه داشته باشید که این خطوط باید کمرنگ و سبک باشند.
  2. طراحی ویلای مدرن فلت

آموزش پرسپکتیو

آموزش پرسپکتیو

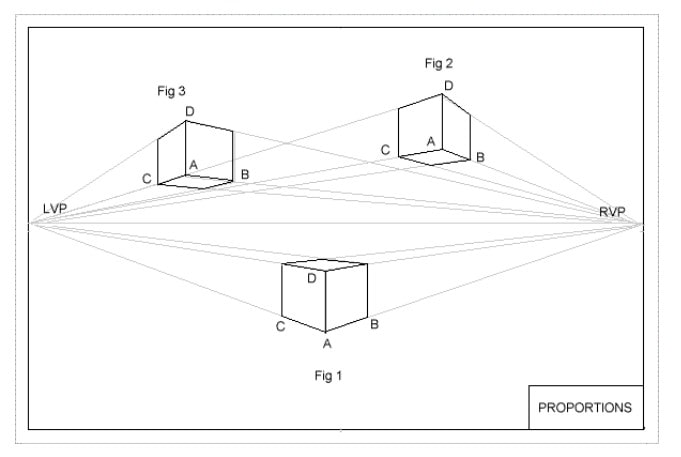

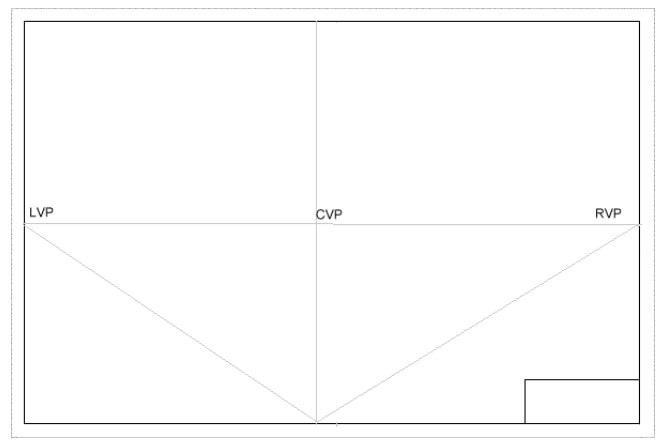

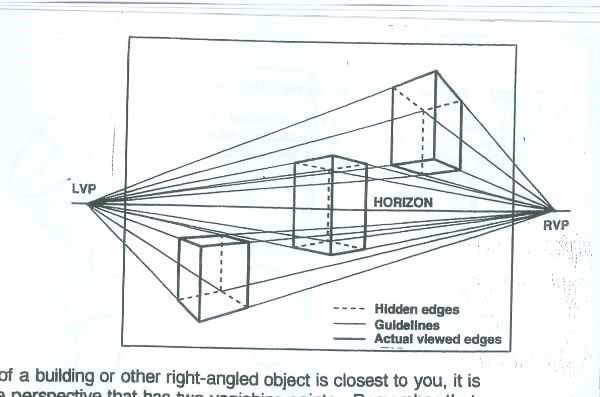

۲- نقاطی که با rvp و lvp مشخص شده اند رو نقاط گریز از مرکز مینامیم.نقطه گریز از مرکز نقطه ای است که تمام خطوط غیر موازی با صفحه دید ما به سمت اون نقاط میروند.



آموزش پرسپکتیو

آموزش پرسپکتیو

۳- حالا دو نقطه در بالا و پایین خط عمودی وسط صفحه مشخص کنید.توجه داشته باشین که این نقاط از خط افقی به ترتیب ۵ و ۷ سانتی متر فاصله دارند.(بهتر است که اندازه ها رو چشمی بگیرین و تا میتونین از خطکش استفاده نکنین)

آموزش پرسپکتیو

آموزش پرسپکتیو

۴- حالا خطوط عمودی را مطابق شکل با فاصله ۵/۳ و ۵ سانت بصورت کمرنگ بکشید این خطوطبدنه ساختمان رو تشکیل میدن.توجه داشته باشید که سه نوع خط شما باید بکشید.خطوط عمودی و خطوطی که به نقاط گریز سمت راست و چپ میروند و هیچ نوع خط دیگه ای هم توی رسم پرسپکتیو نباید بکشید.

آموزش پرسپکتیو

آموزش پرسپکتیو

۵- خطوط رو پر رنگ کنید یا کالبدی از ساختمانتون پدید بیاد.حالا دوباره سه خط عمودی دیگه در کنار این مستطیل بکشید.و اینبار ارتفاع اون رو بیشتر از اولی بگیرد.به این صورت که از نقاط گریز دو خط به خط افقی ای که در وسط صفحه هست بصورت فرضی بکشید.میبینید که یه کالبد دیگه بوجود میاد.

آموزش پرسپکتیو

آموزش پرسپکتیو

۶- خطوط رو بصورت زیر پر رنگ کنید.تئجه داشته باشید که ساختمان اولی در جلو ساختمان دومیه پس قاعدتا قسمتی از اون ساختمان دیده نمیشه.

آموزش پرسپکتیو

آموزش پرسپکتیو

۷- دوباره یه ساختمون دیگه همونطوری که قبلی رو کشیدید .سمت چپ ساختمون مرکزی بکشید.

قیمت ساخت ویلا در تهران

آموزش پرسپکتیو

آموزش پرسپکتیو

۸- مانند شکل زیر خطوط رو پر رنگ کنید.

آموزش پرسپکتیو

آموزش پرسپکتیو

۹- یه ساختمون دیگه اضافه کنید.

آموزش پرسپکتیو

آموزش پرسپکتیو

۱۰-ساختمون رو به شکل زیر پر رنگ کنید.

آموزش پرسپکتیو

آموزش پرسپکتیو

۱۱-پنجمین کالبد را نیز ابتدا بصورت کم رنگ و سپس اونو پر رنگ بکشید.سرانجام باید تصوری شبیه تصویر زیر داشته باشید.

آموزش پرسپکتیو

آموزش پرسپکتیو

۱۲-حالا نوبت به سایه زدن میرسه برای این کار فرض کنید یه منبع نور در یه سمتی قرار داره .و بعد از سطوحی که پشت به نورن رو تیره کنید.و سطوحی که رو به نورن رو دست نزنید.

آموزش پرسپکتیو

آموزش پرسپکتیو

۱۳-چند خط دیگه برای نشان دادن خیابان و پیاده رو بصورتی که نشون داده شده بکشید-زمانی که خطوط به نظرتون با میاس ساختمونها مناسب بود اونها رو پر رنگ کنید-سعی کنید چند پنجره برای ساختمونتون بکشید.فقط به این نکته دقت کنید که توی رسم پرسپکتیو سه نوع خط داریم.خطوط عمودی و خطوطی که به نقاط گریز میروند.

آموزش پرسپکتیو

آموزش پرسپکتیو

تمرین: برای پرسپکتیوی که کشیدین سعی کنید چندین پنجره،چند آدم پیاده و ماشین و … بکشید.از خلاقیتتون استفاده کنید و چیزهای دیگه ای به اون اضافه کنید.

  1. درس دوم-کشیدن خیابان یک شهر (دید از پایین به بالا) هدف این درس نیز مانند درس قبلی میباشد.و به شما کمک میکند بتوانید نمایی سه بعدی را بر روی کاغذ رسم کنید. ۱-ابتدا صفحه کاغذ خود را با رسم قطرها ی کاغذ به چهار قسمت تقسیم کنید. توجه داشته باشید که خطوطی که میکشید کم رنگ و سبک باشه.
  2. پتینه
    آموزش پرسپکتیو

    آموزش پرسپکتیو

۲-در این درس ما قصد داریم تنها از یک نقطه گریز استفاده کنیم.این نقطه دقیقا در مرکز صفحه جایی که دو قطر یکدیگر را قطع کرده اند قرار دارد .دو خط موازی به فاصله دوسانتیمتر و سه سانتیمتر به ترتیب از پایین و بالا نقطه گریز از مرکز فاصله دارند وسط صفحه –همانطور که در شکل بالا میبینید-بکشید.خط سوم را نیز بصورت تقریبی طوری بکشید که از مرکز صفحه بگذرد . نهایتا کاغذ شما به شکل زیر در بیاید.توجه داشته باشید که خطوطی که میکشید کم رنگ و سبک باشد.

آموزش پرسپکتیو برج

آموزش پرسپکتیو برج

۳-خطوط را همانطور که در شکل بالا کشیده شده پر رنگ کنید.

آموزش پرسپکتیو برج

آموزش پرسپکتیو برج

۴-دو خط دیگه بصورتی که در شکل بالا نشون داده شده بکشید.توجه داشته باشید تمامی خطوط غیر افقی در اینجا به نقطه گریز میروند.

آموزش پرسپکتیو برج

آموزش پرسپکتیو برج

۵-خطوط رو همانطوری که توی شکل بالا میبینید پر رنگ کنید.دقت داشته باشید که اینجا ما فقط خطوط و افقی ،عمودی و اریب –خطوطی که از مرکز صفحه می ایند- داریم.

آموزش پرسپکتیو برج

آموزش پرسپکتیو برج

۶-اسمانخراش بعدی رو همونطور که میبینید به تصویری که کشیده اید اضافه کنید.

آموزش پرسپکتیو برج

آموزش پرسپکتیو برج

۷-چندین خط اریب دیگه هم بکشید.

آموزش پرسپکتیو برج

آموزش پرسپکتیو برج

۸-خطوط رو همونطوری که در تصویر میبینید پر رنگ کنید.

آموزش پرسپکتیو برج

آموزش پرسپکتیو برج

۹-میبینید که تا الان ساختار اصلی برای آسمانخراشهامون کامل شدن.

آموزش پرسپکتیو برج

آموزش پرسپکتیو برج

۱۰-حالا دیگه مونده که سایه بزنید.برای سایه زدن دقت داشته باشید که سطوحی که روبروی شما هستند رو سایه نزنید.فقط سطوح کناری ساختمونها رو باید سایه زد.

آموزش پرسپکتیو برج

آموزش پرسپکتیو برج

۱۱-چند خط دیگه برای نشان دادن پنجره ها بکشید.دقت کنید که ما هنوز همون سه نوع خطی که گفتیم رو داریم.پس قاعدتا باید خطوطی که میکشید به نقطه گریز از مرکز بره تمرین:سعی کنید به پرسپکتیوی که کشیده اید چندید پنجره دیگه، ابر و … اضافه کنید.هر وقت به نظرتون طرحتون کامل شد دیگه چیزی به اون اضافه نکنید.

  1. درس سوم – کشیدن خیابان یک شهر (دید از بالا به پایین)- هدف این درس مانند درسهای قبلی میباشد.و در این قسمت متوجه میشید که با استفاده از یک سری ساختار ثابت میشه پرسپکتیوهایی از نماهای مختلف کشید ابتدا صفحه ای مانند درسهای قبل فراهم کنید.
طراحی ویلا
دانلود اتوکد درخت سرو

۱- خطوط کم رنگی رو همونطور که در درس قبل هم توضیح دادیم بصورت تصویر بالا رسم کنید.ما اینجا میخوایم دوباره از یک نقطه گریز استفاده کنیم.که این نقطه درست در مرکز صفحه و محل برخورد دو قطر صفحه میباشد.

آموزش پرسپکتیو دید از بالا

آموزش پرسپکتیو دید از بالا

۲- دو خط افقی دیگه به پایین تصویر اضافه کنید.یکی از اونها رو سرتاسر صفحه و دیگری رو فقط حدود دو ششم صفحه ادامه بدید(مانند شکل بالا)

آموزش پرسپکتیو دید از بالا

آموزش پرسپکتیو دید از بالا

۳- خطوط رو همونطوری که نشون داده شده پر رنگ کنید.

آموزش پرسپکتیو دید از بالا

آموزش پرسپکتیو دید از بالا

۴- یه سری خط افقی دیگه به همراه دو خط اریب دیگه که به نقطه گریز میرند بکشید.فاصله این خطوط خیلی مهم نیست.ولی سعی کنید فاصله ها تا حدودی شبیه این فواصل باشند.اینجا بازم یه نکته مهم رو میگم و اون اینه که سه نوع خط فقط داریم..(اگه نمیدونین اون خطها چی هستن به درس اول مراجعه کنید)

آموزش پرسپکتیو دید از بالا

آموزش پرسپکتیو دید از بالا

۵- خطوط رو همونطور که نشون داده شده پر رنگ کنید.

آموزش پرسپکتیو دید از بالا

آموزش پرسپکتیو دید از بالا

۶- و دوباره خطوط رو پر رنگ کنید.

آموزش پرسپکتیو دید از بالا

آموزش پرسپکتیو دید از بالا

۷- حالا خطوط عمودی رو بکشید.میبینید که ساختار اصلی تصویرمون داره شکل میگیره.

آموزش پرسپکتیو دید از بالا

آموزش پرسپکتیو دید از بالا

۸- حالا دیگه ساختار اصلی ساختمونهامون شکل گرفتن.فقط دوتا خط افقی برای مشخص کردن کناره خیابان میکشیم.

آموزش پرسپکتیو دید از بالا

آموزش پرسپکتیو دید از بالا

۹- چندتا سایه میزنیم و پرسپکتیومون تموم میشه.مستطیلهایی رو با رنگ بیشتر همونطور که نشون داده شده بکشید.اینها نمایانگر پنجره ها هستند.فقط به این نکته دقت کنید که این خطوط نیز به نقطه گریز میرن تمرین : تصویر رو با افزودن چند ماشین ، عابر پیاده و پنجره بنا به سلیقه خودتون کامل کنید.

آموزش پرسپکتیو دید از بالا

آموزش پرسپکتیو دید از بالا



  1. درس چهارم –گوشه های اتاق زمان: در حدود ۴۰ دقیقه هدف کشیدن پرسپکتیو سه نقطه ای با استفاده از خطوط راهنما.این درس برای معرفی مقیاس در پرسپکتیو کاربرد داره.همانگونه که اشیائ با اندازه های یکسان کوچکتر به نظر میرسند.پرسپکتیو روشی منطقیه برای این که تخمین بزنیم واقعا این اشیا چه اندازه گوچک میشن وسایل مورد نیاز برگه اسکیس ، مداد HB و خط کش کادر و مستطیل وارد کردن نام رو بکشید.
    پرسپکتیو سه نقطه ای

    پرسپکتیو سه نقطه ای

۱- صفحه خودتون رو همانطور که در تصویر نشون داده ۴ قسمت کنید.دو تا خط اضافی هم اون پایین بکشید.دقت کنید خطوط شما کم رنگ باشه.

پرسپکتیو سه نقطه ای

پرسپکتیو سه نقطه ای

۲- بر روی خط پایین سمت چپ اندازه ۳۰ میلی متر رو با خط کش جدا کنید و نقطه گریز سمت راست رو بهش وصل کنید.

پرسپکتیو سه نقطه ای

پرسپکتیو سه نقطه ای

۳- محل تقاطع خط رسم شده رو با خط عمودی ای که از نقطه گریز وسط عبور میکنه رو به نقطه گریز سمت چپ وصل کنید و ادامه بدین.(مثل تصویر) انقدر باشه که خط پایین سمت راست رو هم قطع کنه.

ساخت ویلا ال اس اف

پرسپکتیو سه نقطه ای

پرسپکتیو سه نقطه ای

۴- دو نقطه تقاطع رو مانند تصویر بالا به نقطه گریز مرکزی وصل.

پرسپکتیو سه نقطه ای

پرسپکتیو سه نقطه ای

۵- دوتا خط کم رنگ دیگه از نقطه گریزهای سمت راست و سمت چپ مثل تصویر بالا بکشید.الان ما ۴ تا مربع کف اتاقمون کشیدیم.به همین روشی که این ۴ تا مربع رو کشیدیم میتونید مربع های دیگه ای بکشید.

پرسپکتیو سه نقطه ای

پرسپکتیو سه نقطه ای

۶- الان ۳۶ مربع کشیدیم.

پرسپکتیو سه نقطه ای

پرسپکتیو سه نقطه ای

۷- مربع ها رو بصورت شطرنجی رنگ کنید.الان ممکنه سوالای زیر براتون پیش بیاد – ایا مربع ها با هم مساوین؟ – ایا دیدی که الان کشیدیم همونیه که دوربین میبینه؟ خب الان بریم سراغ کشیدن دیوارها.

پرسپکتیو سه نقطه ای

پرسپکتیو سه نقطه ای

۸- از خط مرکز صفحه (cp1) اندازه ۴۰ میلی متر به سمت بالا جدا کنید.و از اون نقطه به دو تا نقطه گریز دیگه وصل کنید.

پرسپکتیو سه نقطه ای

پرسپکتیو سه نقطه ای

۹- خطوط دیوارها رو پر رنگ کنید.

پرسپکتیو سه نقطه ای

پرسپکتیو سه نقطه ای

۱۰-با استفاده از خطوط عمودی(تاکید میکنم عمودی) و خط هایی که به دو نقطه گریز میرن پنجره ها و در رو بکشین ممکنه بپرسین چطور میشه اتاق رو بزرگتر نشون داد؟ پاسخ اینه که کافیه فاصله سقف که ۴۰ میلی متر بود رو کمتر کنید.

پرسپکتیو سه نقطه ای

پرسپکتیو سه نقطه ای

خطوط رو پر رنگ کنید و دستگیره در رو بزارین و تمومه.ممکنه بپرسین: – ارتفاع در رو از کجا بدونیم؟ (اینجا اهمیت نگاه کردن به اطراف و تشخیص مقیاس اشیا مشخص میشه!) – دستگیره در سمت راسته یا سمت چپ؟.

پرسپکتیو سه نقطه ای

پرسپکتیو سه نقطه ای

۱۱-توی عکس بالا قسمتی از سقف و سایه در و دیوار مشخص شده.اگه تونستین اونا رو مشخص کنید تمرین:طرحتون رو با افزودن نقاشی روی دیوار،پرده،لامپ سقف و میز و صندلی و … کامل کنید.

  1. درس پنجم- راه آهن غربی مدت زمان:۴۰ دقیقه هدف: کشیدن پرسپکتیو سه نقطه ای با استفاده از خطوط راهنما.این درس برای معرفی مقیاس در پرسپکتیو کاربرد داره.همانگونه که اشیائ با اندازه های یکسان کوچکتر به نظر میرسند.پرسپکتیو روشی منطقیه برای این که تخمین بزنیم واقعا این اشیا چه اندازه گوچک میشن.این دفعه از نقطه گریز وسط برای کشیدن خط اهن استفاده میکنیم وسایل مود نیاز: کاغذ اسکیس ، مداد hb و خط کش کادر رو بکشید و بعد از اون:

۱- مراحل یک تا ۴ درس قبل رو انجام بدین تا به این تصویر برسیم!.

پرسپکتیو سه نقطه ای

پرسپکتیو سه نقطه ای

۲- این دفعه خطوط قطری رو بکشید و پر رنگ کنید تا محورها متصل کننده خط آهن تشکیل بشن.

پرسپکتیو سه نقطه ای

پرسپکتیو سه نقطه ای

۳- رسم خطوط رو ادامه بدین.

پرسپکتیو سه نقطه ای

پرسپکتیو سه نقطه ای

۴- خطوط رو ادامه بدین تا به تصویر بالا برسین.

پرسپکتیو سه نقطه ای

پرسپکتیو سه نقطه ای

۵- خط های کم رنگ اظافی ای بکشید.(دو خط افقی و سه تا خط به نقطه ریز وسط).میخوایم یه ایستگاه با فاصله ۳۰ میلی متر از خط آهن و ۶۰ میلی متر پهنا رو بکشیم.(به تصویر دقت کنید).

پرسپکتیو سه نقطه ای

پرسپکتیو سه نقطه ای

۶- خطوط عمودی رو با ارتفاع ۵۰ میلی متر رسم کنید و بعد اونها رو به گریز وسط وصل کنید.

پرسپکتیو سه نقطه ای

پرسپکتیو سه نقطه ای

۷- خطوط رو همونطوری که نشون داده شده پر رنگ کنید. نکته:اشیایی که در یک فاصله از بیننده هستند با مقیاسی از اون فاصله روی سطح کشیده میشن.

پرسپکتیو سه نقطه ای

پرسپکتیو سه نقطه ای

۸-تیر ها و سیم های خط تلگراف رو هم رسم کنید.فاصله و ارتفاع اونها رو خودتون حدس بزنید.

پرسپکتیو سه نقطه ای

پرسپکتیو سه نقطه ای

تمرین: طرحتون رو با کشیدن سقف ایستگاه ، تپه ها ،پرنده ها و … کامل کنید.

  1. درس شش –رسم داخل یک اتاق –بخش اول زمان:در حدود ۶۰ تا ۹۰ دقیقه-درس در دو بخش است هدف:رسم پرسپکتیو دو نقطه ای و تونایی رسم در کشیدن خطوط منحنی به صورت دست آزد وسایل مورد نیاز: کاغذ اسکیس، خط کش و مداد hb کادر و …. رو رسم کنید و بعد از اون:

    ساخت تالار

پرسپکتیو دو نقطه ای

پرسپکتیو دو نقطه ای

۱-پایین صفحه رو با فاصله ۲۴ میلیمتر از هم جداکنید و مانند تصویر خطوط رو به نقطه گریز سمت راست وصل کنید.

پرسپکتیو دو نقطه ای

پرسپکتیو دو نقطه ای

۲-محل تقاطع خطوط رو با خط عمودی گزرنده از نقطه گریز وسط پیدا کنید و ازاون نقاط خطوط افقی رو رسم کنید.

پرسپکتیو دو نقطه ای

پرسپکتیو دو نقطه ای

۳-مانند تصویر نقاط سمت راست رو به نقطه گریز وسط وصل کنید.

پرسپکتیو دو نقطه ای

پرسپکتیو دو نقطه ای

۴-اونها رو امتداد بدین و کاملشون کنید.

پرسپکتیو دو نقطه ای

پرسپکتیو دو نقطه ای

۵-کاشی ها رو به صورت شطرنجی رنگ کنید.

پرسپکتیو دو نقطه ای

پرسپکتیو دو نقطه ای

۶-دو ردیف دیگه در دو طرف اضافه کنید.

پرسپکتیو دو نقطه ای

پرسپکتیو دو نقطه ای

۷-خطوط اظافی رو در صورت نیاز پاک کنید نکته: صفحه مسطحس مانند یک پنجره و شیشه که در جلو شما فرض میشه به اون میگن صفحه تصویر یا به اصطلاح (pp) .شخص ناظر همیشه در پشت این صفحست و زمین همیشه در فاصله مشخصی در جلو این صفحه قرار داره در این بخش چون ابزار دیگه ای برای رسم دایره و منحنی نداریم اموزش کشیدن دایره رو بصورت دست آزاد قرار میدیم.

  1. درس ششم-کشیدن درون یک اتاق-بخش دوم زمان:در حدود ۶۰ تا ۹۰ دقیقه-درس در دو بخش است هدف:رسم پرسپکتیو دو نقطه ای و تونایی رسم در کشیدن خطوط منحنی به صورت دست آزد وسایل مورد نیاز:کاغذ اسکیس، خط کش و مداد HB کادر و …. رو رسم کنید و بعد از اون:
پرسپکتیو دو نقطه ای

پرسپکتیو دو نقطه ای

۱- یک مربع به اندازه ۷۵ میلی متر رسم کنید مثل شکل.

پرسپکتیو دو نقطه ای

پرسپکتیو دو نقطه ای

۲- خط مورب a-b رو رسم کنید و ۴ قسمتش کنید.

پرسپکتیو دو نقطه ای

پرسپکتیو دو نقطه ای

۳- مثل تصویر از قسمت ۴/۳ یک خط بکشید و بصورت کم رنگ و دست آزاد یک کمان بزنید.

پرسپکتیو دو نقطه ای

پرسپکتیو دو نقطه ای

۴- در هنگام کشیدن دستتون و به سمت داخل نیم دایره نگه دارید بهتره که کاغذ رو کمی بچرخونید و دستتون رو هم هنگام کشیدن تا میتونید تابت نگه دارید.

پرسپکتیو دو نقطه ای

پرسپکتیو دو نقطه ای

۵- مثل مرحله قبل یک مربع در سمت دیگه بکشید و یک نیم دایره داخلش بزنید.

پرسپکتیو دو نقطه ای

پرسپکتیو دو نقطه ای

۶- همین کار رو با دو سمت دیگه انجام بدین.

پرسپکتیو دو نقطه ای

پرسپکتیو دو نقطه ای

۷- این کار رو با کشیدن چند دایره در اندازه های مختلف انجام بدین خب الان برگردیم به تمرین اصلیمون.

پرسپکتیو دو نقطه ای

پرسپکتیو دو نقطه ای

۸- با استفاده از تمرین کشیدن دایره سه تا قوس رو بکشید و در ها رو رسم کنید.

پرسپکتیو دو نقطه ای

پرسپکتیو دو نقطه ای

۹- در اطراف دیوار انتهایی یک مستطیل کم رنگ بکشید و بعد دیوار ها رو رسم کنید.بعد از اون خطوط رو پر رنگ کنید برای کشیدن سقف از رسم خطوط کم رنگ که به نقطه گریز وسط میرن استفاده کنید تمرین:الان دیگه وقت کلاژ کردنه!! یه دونه تصویر پیدا کنید که افق رو درش نشون بده و اون رو طوری قرار بدین که افق روی خط افق طرحتون بیفته.قسمتهای اضافی اون رو حذف کنید و بچسبونیدش روی طرحتون .باید یه چیزی شبیه شکل زیر بشه.ولی نه به این قشنگی دی.

پرسپکتیو دو نقطه ای

پرسپکتیو دو نقطه ای

در اخر هم یکم تصویرتون رو سایه بزنید و ….

پرسپکتیو دو نقطه ای

پرسپکتیو دو نقطه ای

  1. درس هفتم – کشیدن حروف زمان:در حدود ۴۰ دقیقه هدف:معرفی و شناخت متد و روش برای کشیدن منحنی ها وسایل مورد نیاز: مثل همیشه برای شروع (۱۰ دقیقه اول)
  2. دفتر معماری
    پرسپکتیو منحنی

    پرسپکتیو منحنی

به تصویر بالا دقت کنید.و به سوالات جواب بدین ۱- توی fig1 لبه های شکل کدومشون بزرگترن؟ ۲- چرا ca از ab در تصویر fig2 بزرگتره؟ نکته:ما باید یادبگیریم که از چشمهامون برای تخمین زدن فواصل استفاده کنیم.در طراحی هامون باید سعی کنیم اینقدر طرح بزنیم تا فواصل درست به نظر برسند.ساده ترین شی که میشه کشید همین مکعبه.زمانی که مکعب به نقطه گریز سمت راست نزدیکتر باشه ضلع AC معمولا بزرگتر از ضلع AB میشه.برای نقطه گریز سمت چپ عکس این قضیه صادقه یک صفجه جدید آماده کنید و سپس:

پرسپکتیو منحنی

پرسپکتیو منحنی

۱- یک مکعب در اندازه و موقعیت تقریبی تصویر بالا بکشید.

پرسپکتیو منحنی

پرسپکتیو منحنی

۲- خط ab رو چهار بار به سمت پایین تکرار کنید!.

پرسپکتیو منحنی

پرسپکتیو منحنی

۳- قطر مربع سمت چپ رو بکشید و ادامه بدین و بعدش فرم مربع رو بکشید.

پرسپکتیو منحنی

پرسپکتیو منحنی

۴- قطر رو بکشید و ۱۶ مربع کوچیک رو هم مانند تصویر بکشید.

پرسپکتیو منحنی

پرسپکتیو منحنی

۵- بر روی دوتا قطر در حدود سه چهارم فاصله رو تقریبی مشخص کنید.

پرسپکتیو منحنی

پرسپکتیو منحنی

۶- دایره کم رنگی رو مثل تصویر بالا بکشید.

پرسپکتیو منحنی

پرسپکتیو منحنی

۷- دایره رو پر رنگش کنید.

پرسپکتیو منحنی

پرسپکتیو منحنی

۸- دایره رو به داخل بکشید و پر رنگش کنید.خطوطی که برای نمایش منحنی کاربرد دارند از محل خط مماس به نقطه گریز سمت راست میرن.ابتدا اون رو کم رنگ بکشد و بعد پر رنگشون کنید.

پرسپکتیو منحنی

پرسپکتیو منحنی

۹- درون ۴ مربع داخلی هم به همین ترتیب یه دایره دیگه بکشید.

پرسپکتیو منحنی

پرسپکتیو منحنی

۱۰-قسمت داخل اون رو هم بکشید و پر رنگش کنید.

پرسپکتیو منحنی

پرسپکتیو منحنی

تمرین:تصویرتون رو با سایه زدن کاملترش کنید.و سعی کنید یک حرف دیگه رو بصورت پرسپکتیو بنویسین.

  1. درس هشتم – سایه های اصلی مدت زمان: ۴۰ دقیقه هدف:اموزش ترسیم سایه ها وسایل مورد نیاز:همون قبلی ها کادر رو بکشید و بعد از اون:
پرسپکتیو سایه

پرسپکتیو سایه

۱- مانند درس ۶ خطوط شبکه بندی رو رو رسم کنید.اما این دفعه از بالای قسمت عنوان شروع کنید.

پرسپکتیو سایه

پرسپکتیو سایه

۲- دقت داشته باشید که نقطه گریز سمت راست کمی به سمت مرکز اومده.

پرسپکتیو سایه

پرسپکتیو سایه

۳- جعبه ای رو بصورت کم رنگ بکشید و اون رو به سمت داخل پر رنگش کنید.

پرسپکتیو سایه

پرسپکتیو سایه

۴- خطی رو به صورت تقریبی همونطور که نشون داده شده بکشید.نقظه o مبدا نوره و نقطه a سطح زمینه که دقیقا در زیر منبع نوره.شما میتونید منبا نور رو هر جایی قرار بدین ولی به نظرم اینجا باشه بهتره.سایه هامون هم شبیه هم میشه. دی:

پرسپکتیو سایه

پرسپکتیو سایه

۵- خطوط کم رنگی رو از نقاط o و a بکشید که همدیگه رو قطع کنند.

پرسپکتیو سایه

پرسپکتیو سایه

۶- محل تقاطع اونها سایه ما رو بهمون میده. مانند تصویر بالا شکل رو سایه بزنید.

پرسپکتیو سایه

پرسپکتیو سایه

۷- خب الان یه دونه هرم بکشید.قاعدش ۱۶ تا مربع باشه (چهار در چهار) و راس اون هم دقیقا بالای مرکز این ۱۶ تا مربع باشه.بعد پر رنگش کنید.

طراحی ویلا
نحوه ساخت و ساز ویلا در تالش

۸- مثل مربع این منشور رو هم سایه بزنید و کاملش کنید.حالا یه سوال.اگه نقطه a بیاد جلوتر سایه ها چه تغییری میکنن؟ تمرین:چندتا شی دیگه مثل استوانه و … بکشید و سایه بزنید.

  1. درس نهم –سایه زنی ۲ مدت زمان:در حدود ۴۰ دقیقه هدف:اموزش این که چگونه بر روی سطوح مختلف سایه بزنیم.اینجا سعی میکنیم سایه یک نردبون رو بر روی یک دیوار بکشیم وسایل مورد نیاز:همون قبلی ها یک صفحه جدید اماده کنید و کادر اطرافش رو بکشید و شروع کنید:
پرسپکتیو سایه

پرسپکتیو سایه

۱- به کمک نقطه گریز وسط یکی از دیواره های یک اتاق رو رسم کنید.

پرسپکتیو سایه

پرسپکتیو سایه

۲- خطی که یکی از کناره های نردبان رو مشخص میکنه رو بکشید و ab بنامید.

پرسپکتیو سایه

پرسپکتیو سایه

۳- خط cd با خط ab موازیه و پایه دوم نردبونه.اون رو به کمک نقطه گریز بکشیدش.

پرسپکتیو سایه

پرسپکتیو سایه

۴- پله های نردبان رو رسم کنید و به سمت داخل پر رنگشون کنید.

پرسپکتیو سایه

پرسپکتیو سایه

۵- منبع نور رو بکشید و خطوط کف رو مانند تصویر بالا رسم کنید.

پرسپکتیو سایه

پرسپکتیو سایه

۶- به کمک تصویر بالا میتونید روش کشیدن سایه پله های نردبون رو هم بفهمید.

پرسپکتیو سایه

پرسپکتیو سایه

۷- سایه ها رو به صورت دست آزاد رسم کنید.مانند شکل بالا.

پرسپکتیو سایه

پرسپکتیو سایه

۸- تصویرتون رو با کشیدن سایر اجزا و سایه ها تکمیل کنید تمرین:برای تمرین یه سری شی دیگه بکشید و سایه بزنید مثلا یک سطل رنگ.

پرسپکتیو سایه

پرسپکتیو سایه

  1. درس دهم –کشیدن دروازه – بخش یک مدت زمان:در حدود ۸۰ تا ۹۰ دقیقه در دو بخش وسایل مورد نیاز:مداد hb و کاغذ اسکیس و همین خطکشه کادرتون رو مثل همیشه بکشید و بعد از اون:

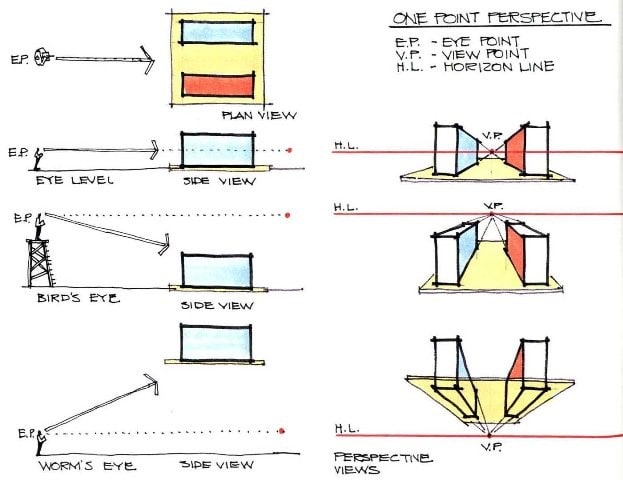

پرسپکتیو یک نقطه ای

پرسپکتیو یک نقطه ای

۱- مثل تصویر بالا اول یک مستطیل بکشید و بعد از اون نقطه گریز مرکزی رو بصورت تقریبی در نزدیک اون مشخص کنید

پرسپکتیو یک نقطه ای

پرسپکتیو یک نقطه ای

۲- خطوط بالا رو به صورت کم رنگ بکشید.قسمتهایی که اندازه اونها رو نمیدونید تقریبی رسم کنید

پرسپکتیو یک نقطه ای

پرسپکتیو یک نقطه ای

۳- توجه داشته باشید که روش یافتن موقعیت عقب (منحنی داخلی) فصل مشترک نقطه با منحنی جلو هستنش.

اضافه طبقه

پرسپکتیو یک نقطه ای

پرسپکتیو یک نقطه ای

۴- مستطیل های نمای ورودی دروازه رو مثل تصویر بالا بکشید.

پرسپکتیو یک نقطه ای

پرسپکتیو یک نقطه ای

۵- دوتا دیواری که در اطراف دروازه میبینید رو رسم کنید.با توجه به شکل.فرم کامل شده اونها رو میتونید توی تصویر بعدی ببنید.

پرسپکتیو یک نقطه ای

پرسپکتیو یک نقطه ای

۶- توجه داشته باشید که تمامی خط هایی که میکشید و پر رنگ میکنید دیگه بدون خط کش باشه و اون ها رو بصورت دست آزاد رسم کنید.خطوط خودتون رو بصورت شکسته بکشید.دروازه قدیمیه و برخی قسمتهاش خراب شده پس هرچه خطوط شما شکسته تر باشه این رو بیشتر به بیننده تداعی میکنه.

پرسپکتیو یک نقطه ای

پرسپکتیو یک نقطه ای

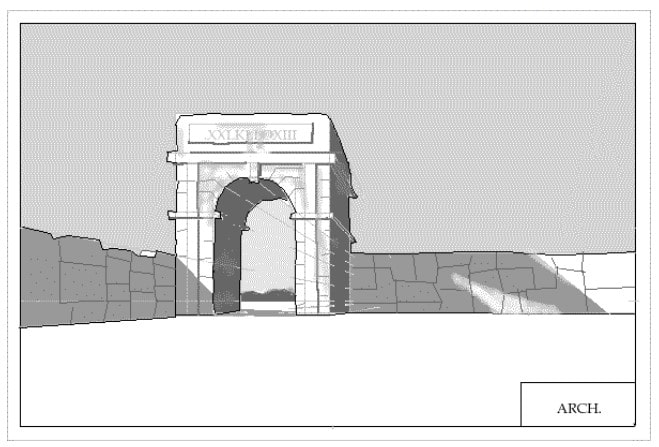

۷- تصویرتون رو کامل کنید و برخی قسمتهای اون رو سایه بزنید

پرسپکتیو یک نقطه ای

پرسپکتیو یک نقطه ای

۸- منبع نور در سمت بالا راست قرار داره.بنابر این قسمت های بالا اومده در ناحیه روبرویی رو باید سایه بزنید.مثل شکل.

پرسپکتیو یک نقطه ای

پرسپکتیو یک نقطه ای

۹- برخی قسمتها رو سایه بزنید و پر رنگ کنید.

طراحی ویلا
دانلود اتوکد چراغ دیواری

تمرین:این نمونه نقاشی مال یک نقاشه که متولد ۱۸ اکتبر ۱۶۹۷ یه سری اطلاعات در مورد اون پیدا کنید!

  1. درس دهم – ادامه هدف:اندازه اشیا توسط اشیای دیگری که در همان فاصله با ناظر هستند مشخص میشه.
پرسپکتیو یک نقطه ای

پرسپکتیو یک نقطه ای

۱- با استفاده از معلومات قبلیتون خطوط کف رو بکشید.دقت کنید که باید خطوطی که پر رنگ میکشید رو دست ازاد رسم کنید

پرسپکتیو یک نقطه ای

پرسپکتیو یک نقطه ای

۲- بنا به سلیقه خودتون سعی کنید کف اون رو سایه بزنید.سعی کنید چندتا درخت اضافی هم اون اطراف بکشید تمرین:طرحتون رو با کشیدن چندتا فیگور کامل کنید

  1. درس یازده –رسم جاده مدت زمان :در حدود ۴۰ دقیقه هدف:آشنایی با سیستم کلی کار نقاط گریز و ماهیت اونها در طبیعت وسایل مورد نیاز:همون قبلی ها کاغذتون رو اماده کنید و بعد:
پرسپکتیو راه

پرسپکتیو راه

درس قبلیمون در مورد ریل های آهن رو یادتونه؟

پرسپکتیو راه

پرسپکتیو راه

الان نقاط گریزتون رو در راستای خط افق بکشید به سمت راست.همین کار رو برای بار دوم انجام بدین

پرسپکتیو راه

پرسپکتیو راه

درسته با کشیدن متوالی این خطوط ، کم کم بصورت منحنی در میان.اون ها رو بصورت دست آزاد بکشین

پرسپکتیو راه

پرسپکتیو راه

خب الان نقطه گریز رو به بالای خط افق منتقل کنید.این باعث میشه که خط شما بالاتر بره.به تصویر نگاه کنید

پرسپکتیو راه

پرسپکتیو راه

خب الان نقطه گریز رو بیارین پایین خط افق و اون خط ها رو رسم کنید.

پرسپکتیو راه

پرسپکتیو راه

خطوط خودتون رو به همدیگه وصل کنید و پر رنگشون کنید.باید تا الان متوجه شده باشید که هر شی در فضا میتونه نقطه گریز خودش رو داشته باشه.در این بخش میخوایم چندتا از نقطه گریز ها رو با هم ترکیب کنیم.خب الان یک برگه جدید آماده کنید و بعد:

پرسپکتیو راه

پرسپکتیو راه

۱- خب مانند تصویر بالا یک جاده رو بکشید که به سمت راست خم میشه و نزول پیدا میکنه.فاصله هاتون تقریبی باشه

پرسپکتیو راه

پرسپکتیو راه

۲- خط رو پر رنگ کنید تا لبه های اون بصورت افقی در بیان

پرسپکتیو راه

پرسپکتیو راه

۳- الان سطح خارجی تپه رو مشخص کنید.

طراحی داخلی آشپزخانه

پرسپکتیو راه

پرسپکتیو راه

۴- جهت رو تغییر بدین و همون کار رو انجام بدین.الان دیگه خودتون باید بتونین عرض جاده و … رو تخمین بزنید.مطقاعدا باید عرضتون کمتر از اینی که توی اولین تپه نشون دادید باشه.

پرسپکتیو راه

پرسپکتیو راه

  1. درس یازده –ادامه
طراحی ویلا
دانلود اتوکد لوستر سقفی

۱- بعد از کشیدن مسیر دوم تپه دوم رو هم مشخصش کنید

پرسپکتیو کوه

پرسپکتیو کوه

۲- با استفاده از بیش از سه نقطه گریز تمرین رو ادامه بدین.و فقط جهت رو تغییر ندین

پرسپکتیو کوه

پرسپکتیو کوه

۳- عنوان رو بنویسین و سایه زدن رو شروع کنید تمرین:خطوط تلگراف ، درخت و فنس هایی رو به طرحتون اظافه کنید

  1. درس دوازده هدف:معرفی و تمرین روشی برای کشیدن زمانی که نقطه گریز خارج از صفحه است به تصاویر زیر دقت کنید.

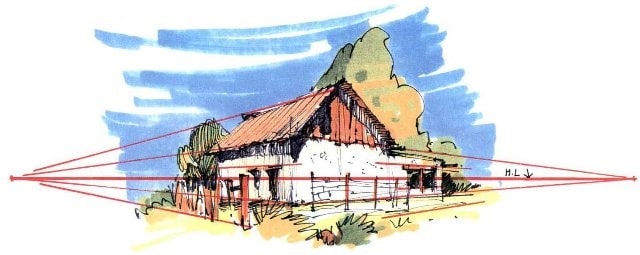

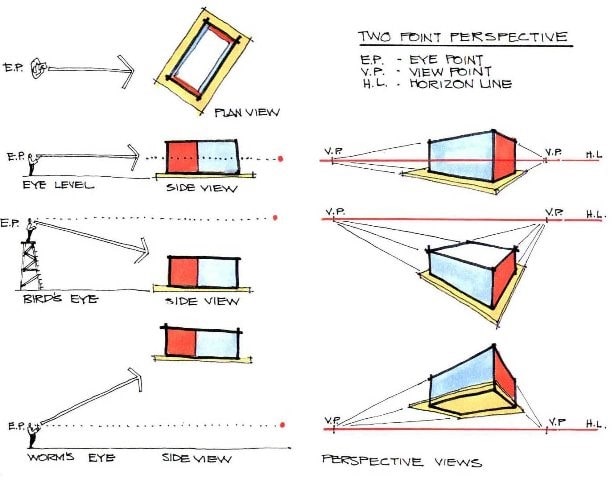

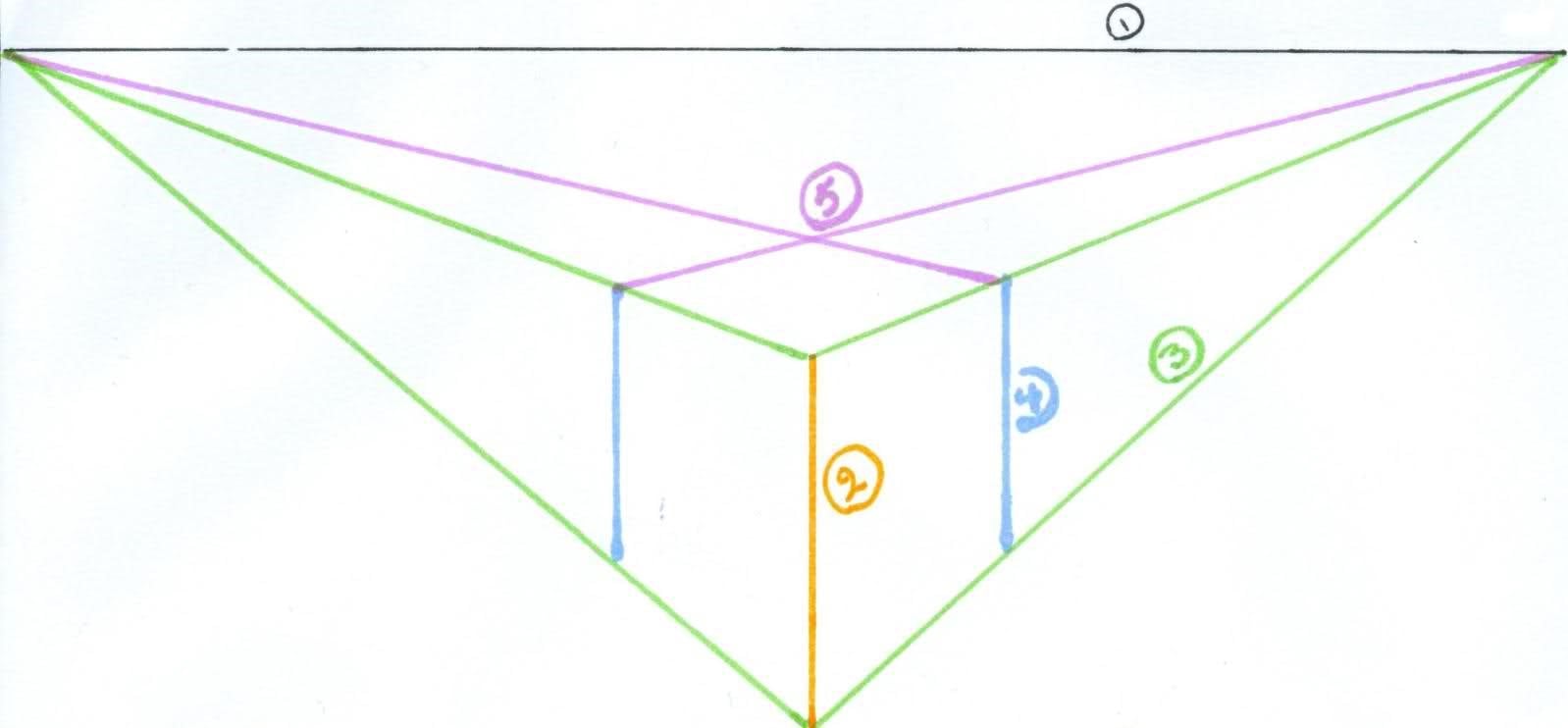

آموزش پرسپکتیو دو نقطه

آموزش پرسپکتیو دو نقطه

۱- این کتاب با استفاده از روش پرسپکتیو دو نقطه ای کشیده شده.مثل همون ساختمانهای شهر که در درس یک بود

آموزش پرسپکتیو دو نقطه

آموزش پرسپکتیو دو نقطه

۲- اما چه اتفاقی میافته اگه ما بر روی قسمتی از صفحه زوم کنیم

آموزش پرسپکتیو دو نقطه

آموزش پرسپکتیو دو نقطه

۳- و بعد بخواهیم اون رو با اندازه کامل بکشیم.عکس بالا همونه.تنها مشکل ما اینه که الان دیگه نقاط گریز ما کاملا خارج از صفحه قرار دارند!!!

آموزش پرسپکتیو دو نقطه

آموزش پرسپکتیو دو نقطه

۴- یک کاری که میتونیم انجام بدیم اینه که یک کاغذ بزرگتر بزاریم زیر دستمون و نقاط گریز رو روی اون مشخص کنیم.اما روش راحت تر اینه که نقاط گریز رو تصور کنیم.در بخش بعد این نکته رو بررسی میکنیم

نرم افزار طراحی ویلا

  1. درس دوازده – بخش ۲ هدف:کشیدن یک کتاب با استفاده از نقاط گریز خارجی مدت زمان:۴۰ دقیقه وسایل مورد نیاز:همون قبلی ها خب کادر خودتون رو بکشید و بعد از اون:
آموزش پرسپکتیو دو نقطه

آموزش پرسپکتیو دو نقطه

۱- مانند مثال قبلی خطوط رو با تصور این که نقاط گریز خارج صفحه هستند رسم کنید

آموزش پرسپکتیو دو نقطه

آموزش پرسپکتیو دو نقطه

۲- بلوک رو کامل کنید تا ساختار کلی کتابتون کامل بشه.دقت کنید که ca از db بزرگتر و ab از cd همچنین ae از bf و cg بزرگتره

آموزش پرسپکتیو دو نقطه

آموزش پرسپکتیو دو نقطه

۳- برخی جزئیات دیگه رو هم به تصویرتون اضافه کنید تا شبیه کتاب بشه

آموزش پرسپکتیو دو نقطه

آموزش پرسپکتیو دو نقطه

۴- الان دیگه خط کش رو کنار بگذارید و خطوط رو بصورت دست آزاد پر رنگ کنید

آموزش پرسپکتیو دو نقطه

آموزش پرسپکتیو دو نقطه

۵- تصویرتون رو با افزودن چند تکه کاغذ و سایه زدن کامل کنید تمرین:یک دونه مداد رو بر روی طرحتون بکشید

سه نما:

برای شناخت کامل یک حجم باید سه نمای آنرا داشته باشیم (مشخصات کامل اندازه، حجم، ارتفاع، ضخامت).

سه نماه= ۱- نمای جلو (نمای مقابل) ۲- نمای سر (نمای بالا) ۳- نمای پهلو (جانبی).

نمای جلو:

نمای اصلی یک حجم.

نمای پهلو یا جانبی:

چنانچه حجم را در حالی که نمای جلوی آن دیده میشود ۹۰ درجه بگردانیم نمای سمت چپ حجم را خواهیم دید که این نما ارتفاع، ضخامت مکعب مستطیل را به ما نشان میدهد.

نمای سر (بالا – افقی)

چنانچه مکعب مستطیل را در حالی که نمای جلوی آن دیده میشود ۹۰ درجه به سمت پائین بچرخانیم نمای بالای آن دیده میشود که این نما نیز عرض و ضخامت حجم را نشان میدهد ( بنابراین با ترسیم سه نما اندازه اصلی یک حجم بدست می آید).

پرسپکتیو

خصوصیات هر پرسپکتیو:

۱- فاصله ۲- زاویه دین ۳- ارتفاع ناظر

سه بعدی

– تصاویر مجسم و موازی شامل قائم، مایل (ابلیک) که قائم شامل ایزومتریک و دیمتریک.

– تصاویر مجسم مرکزی (پرسپکتیو)

ایزومتریک:

رسم ایزومتریک براساس اصول سه محورOx,Oy.Oz میباشد. در این حالت دو محور Ox.Oy با خط افق زاویه ۳۰ درجه و محور Oz عمود بر خط افق در نقطه O رسم میگردد. اندازه این نوع تصاویر تصویر مجسم با مقیاس ۱:۱ میباشد.

لازم به توضیح است که طول هر خط در تصاویر ایزومتریک بر روی سه محور به اندازه ۸۲/۰ طول واقعی میباشد.در واقع ترسیم اضلاع تحت قاعده ایزومتریک به اندازه ۱۸% از اندازه اصلی بزرگتر رسم میشوند و آن بدلیل سهولت در امر نقشه کشی میباشد.

دیمتریک:

ترسیم دیمتریک نیز بر اساس رسم سه محور کمکیOz,Oy,Ox بوده ، معمولاً محور Oy تحت زاویه حقیقی ۲۵ً و ۴۱ درجه قابل ترسیم است که با تقریب اضافی اندازه آن بر ۴۲ درجه انتخاب میگردد. محور Ox تحت زاویه ۷ درجه واقع شده به اندازه طول هر خط بر روی محور Ox,Oz برابر با ۹۴/۰ طول حقیقی و اندازه خط روی محور Oy به انداز ۴۷% طول واقعی میباشد.بر روی محور Oy به اندازه ۲/۱ طول حقیقی و دو اندازه دیگر و برابر طول حقیقی ترسی میگردد که به اندازه ۶% از اندازه واقعی بزرگتر است.

رسم زاویه های ۷ درجه و ۴۲ درجه در تصویر دیمتریک:

اول خطی را رسم کرده و آنرا به ۷ قسمت مساوی تقسیم، اولین قسمت را امتداد میدهیم به طرف محور x و زاویه بوجود آمده از این امتداد تقریباً ۷ درجه میباشد. و در آن سمت هفتمین قسمت از خط تقسیم شده برابر ۴۲ درجه میباشد. نقاشی ساختمان ارزان (البته این زاویه ها به صورت تناسبی بوده)

نحوه ترسیم دایره در پرسپکتیو

در مرحله اول دایره را در یک مربع محیط میکنیم و در مرحله بعد مربع را رسم کرده و بعد از رسم مربع دو عمود اخراج میکنیم از چهار گوشه مربع و همچنین از تلاقی این عمود ها دو نقطه بوجود می آید که با مرکزیت هریک از این دونقطه شعاعی رسم میگردد که با رسم این دو نیم دایره یک بیضی بوجود میآید که (دایره در پرسپکتیو تبدیل به بیضی میشود).

مایل (ابلیک):

که شامل کاوالیر ، جنرال، کابینت، پلان ابلیک، نما ابلیک که هریک از اینها را با رسم شکل نشان میدهیم.

۱- کاوالیر: تمام اندازه ها حقیقی .

۲- جنرال: هر سه ضلع اندازه ۳/۲ یا ۴/۳ کوچکتر میشود.

کابینت: تمام اندازه ها نصف میشود.

۳- پلان ابلیک: اندازه ها حقیقی که به دوصورت دو زاویه ۴۵ درجه و دیگری بصورت یک زاویه ۳۰درجه و یک زاویه ۶۰ درجه میباشد.

۴- نما ابلیک: خط Y 2/1 اندازه حقیقی.

چند اصطلاح:

Station Point = SP نقطه دید

E =(eye) چشم

Graund line = G L خط زمین

Pletute Plane = PP صفحه مجازی

Horizoh line = HL خط افق

خط افق= خطی که آسمان را به زمین می دوزد.

نکته: اگر صفحه تصویر بین شکل و ناظر باشد هر چه به ناظر نزدکتر شود تصویر کوچکتر و اگر این صفحه پشت ناظر قرارگیرد تصویر بزرگتر میگردد.
برای ترسیم یک پرسپکتیو:

۱- صفحه تصویر و خط افق و خط زمین را ترسیم میکنیم.

نکته: فاصله خط زمین و خط افق همان ارتفاع ناظر میباشد. H

۲- اکنون نقطه مرکز دید را (E) در جایی نزدیک به صفحه تصویر ترسیم مینمائیم. با در نظر گرفتن این موضوع که هرچه نقطه دید به تصویر نزدیکتر باشد پرسپکتیو بزرگتر میشود و بلعکس.

۳- با توجه به زوایای دید مناسب برای دیدن یک شی زاویه های ۶۰ و ۳۰ درجه از نقطه دید ترسیم کرده تا صفحه تصویر را قطع کند از این نقطه عمودی بر خط افق رسم میکنیم تا خط افق را در نقاط VP1,VP2 قطع کند.

طراحی ویلا
دانلود اتوکد درخت سرو

۴- سپس برای بدست آوردن ارتفاع یکی از اضلاع موازی مخروط را (که ضلع موازی مخروط ۳۰درجه پیشنهاد میشود) را امتداد داده تا صفحه تصویر را در نقطه H قطع کند. نقطه H نیم خطی بر صفحه تصویر رسم میکند که این نیم خط را محل تقاطع نیم خط H, HB` با خط زمین (GL) نقطه صفر ما محسوب میگردد که این نقطه راO نامگذاری میکنیم از نقطه O به میزان ارتفاع شکل جدا کرده و آن را H محسوب میکنیم.

اکنون برای بدست آوردن پرسپکتیو چهار ضلعی A,B,C,D به ترتیب زیر عمل میکنیم.

از نقطه E (نقطه مرکز دید) به هریک از رئوس A,B,C,D وصل کرد و امتداد داده تا صفحه تصویر را در نقطه A1,B1,C1,D1 قطع کنید. از هریک از این نقاط عمودی بر صفحه تصویر رسم میکنیم و آنها را به ترتیب A0,B0,C0,D0 مینامیم، با در نظر گرفتن اینکه نزدیک رأس به ما نقطه A میباشد از Vp1 به نقطه Oوصل کرده تا خطوط A0, B0 را در نقاط A`,B` قطع نمائیم خط A`B` پرسپکتیو AB میباشد سپس از A` به Vp2 وصل کرده تا خط D0 را در نقطه D` قطع نماید از نقطه D` به Vp1وصل نمایم تا خط CO را در نقطه C` قطع نماید اکنون میتوانیم با وصل کردن نقاط B`,C` به یکدیگر چهارضلعی A`,B`,C`,D` را بدست آوریم.

برای رسم ارتفاع این حجم

از Vp1 به H وصل مینمائیم وآن را امتداد می دهیم تا A0 , B0در نقاطA`B`قطع نماید ادامه ترسیم همچون مرحله پیش میباشد.

۱- پس از پاک نمودن خطوط اضافه ونیز خطوط ندید(برای نشان دادن خط ندید هم میتوان از خط چین استفاده نمود)هال پس از پاک کردن خطوط ندید مکعب A`,B`,C`,D` – A”,B”,C”,D”نمایان میشود.

۲- توصیه>مخروط دید را ۳۰و۶۰درجه ترسیم کنید.
ترسیم پرسپکتیو به گونه ای که به جای سقف کف دیده شود:

۳- همانند تمرین قبل این کار را نجام می دهیم تا جایی که ارتفاع را بدست می آوریم وبه جای اینکه از روی خط اچ ال جدا کرده و به بالا می بریم هال ادامه مراحل همانند تمرین قبل است.

پرسپکتیو۱نقطه ای

همانند قبل خطوط زمین و افق وصفحه تصویر را رسم میکنیم ولی خروط دید را ۴۵درجه رسم میکنیم ونقطه گریز را عمودی رسم می کنیم از نقطه دید ناظر خط HL را قطع کند(Vp)بعد برای بدست آوردن ارتفاع ضلع بالایی را امتداد می دهیم تا روی خط زمین مستطیلی درست شود بعد از نقطهE مانند حالت قبلی به نقاط مستطیلی وصل کرده و عمودی اخراج می کنیم سپس از نقطه Vp به A1 وبعد به سمت B1 وصل می کنیم به طوری که ارتفاع را درصفحه (روی خط زمین قطع کند)

سپس از نقطهVpدوباره بهA1,B1وصل می کنیم این بار از روی ارتفاع وصل می کنیم.

پرسپکتیو یک نقطه ای(شیوه دوم)

طریقه ترسیم دایره در پرسپکتیو۳۰و۶۰درجه:

همانند گذشته بعد از ترسیم مخروط دید وقرا دادن دایره در آن دایره را در مربعی محاط کرده به طوری که دایره بر روی وسط هر ضلع مربع با مربع نقطه تقاطعی ایجاد کند

هال از نقطه دید به هر یک از این نقطه تقاطع خطی رسم کرده و امتداد می دهیم تا به خط زمین برسد.هال از امتداد این ۴خط به صورت قائم چهار گوشه دایره به دست می آید که همانند قبل که گفته شد دایره در پرسپکتیو به صورت بیضی نشان داده می شود.

نکته:برای ترسیم دایره بهتر است که دایره دورتر از نقطه دید باشد تا دایره پرسپکتیو جالب تری به تصویر کشیده شود.

طریقه ترسیم گنبد در پرسپکتیو۳۰و۶۰درجه:

همانند ترسیم دایره است فقط با فرق اینکه به این دایره نیز ارتفاعی داده می شود.

طریقه کشیدن پنجره در پرسپکتیو ۳۰ و ۶۰ درجه:

برای این کار همانند گذشته مخروط دید را رسم کرده، حال پلان را در آن قرار میدهیم که خطی از پلان موازی با ۳۰ درجه و خطی دیگر موازی با ۶۰ درجه همانند قبل خطوطی را از نقطه دید به تمام گوشه های اضلاع رسم کرده تا خط تصویر امتداد میدهیم حال از اینها عمودهای اخراج میکنیم مانند تمرین گذشته. از پنجره ای در پلان بود خطوط را اخراج کردیم و با امتداد این خطوط و جدا کردن ارتفاع از زمین که ارتفاع پنجره از زمین محسوب میشود و با کم کردن ارتفاعی از سقف کف و سقف پنجره بدست میآید حال پنجره را در پرسپکتیو مشاهده میکنید البته با دیدن ضخامت دیوار این پنجره یا این شکل به صورت جزابتری مشاهده میشود.

طریقه کشیدن قوس در پرسپکتیو ۳۰ و ۶۰ درجه:

برای این کار همانند گذشته مخروط دید را رسم کرده، حال پلان را در آن قرار میدهیم که خطی از پلان موازی با ۳۰ درجه و خطی دیگر موازی با ۶۰ درجه همانند قبل خطوطی را از نقطه دید به تمام گوشه های اضلاع رسم کرده تا خط تصویر امتداد میدهیم حال از اینها عمودهای اخراج میکنیم مانند تمرین گذشته. که فقط برروی قوسی که در پلان مشاهده میشود نقطه ای مگذاریم و آنرا هم امتداد میدهیم که این نقطه در پرسپکتیو همان نقطه اوج قوس میباشد این کار همانند کشیدن پنجره است که ارتفاع آن تا سطح زمین و ارتفاع آن تا سقف را جدا میکنیم و از گوشه ها به نقطه اوج قوس وصل میکنیم بصورت نیم دایره حال قوس ما کامل است.

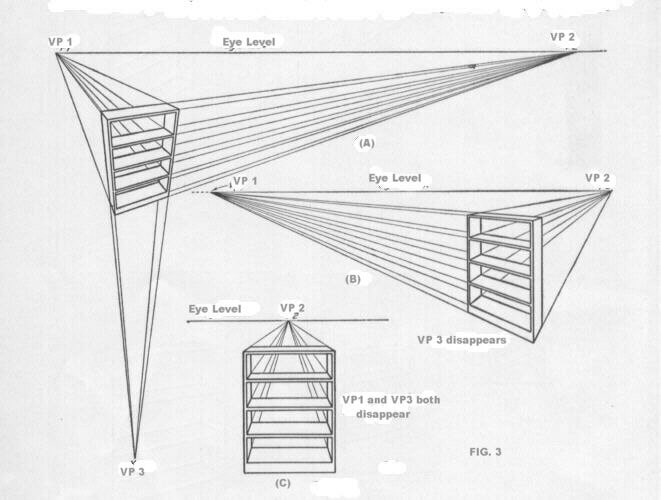

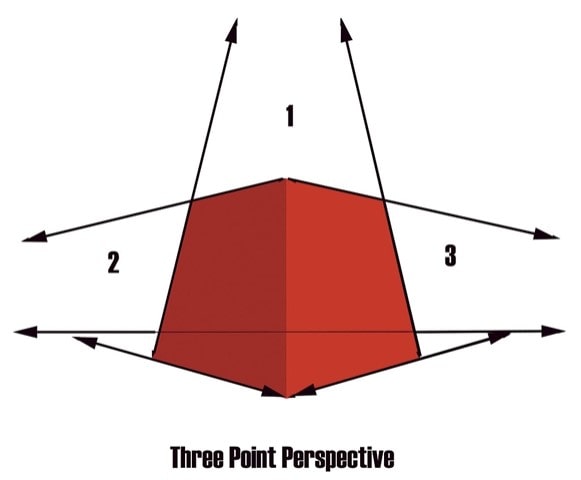

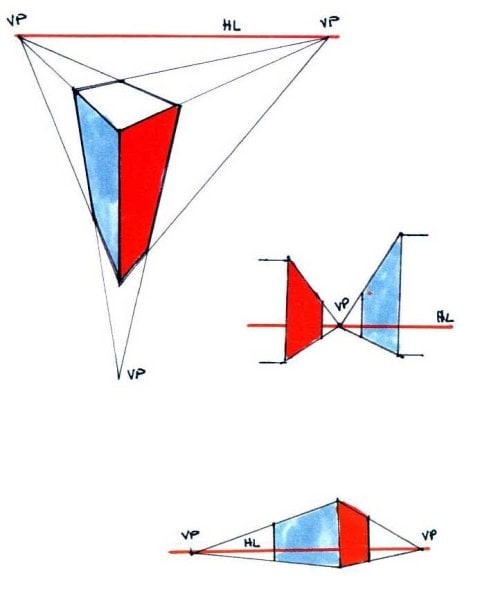

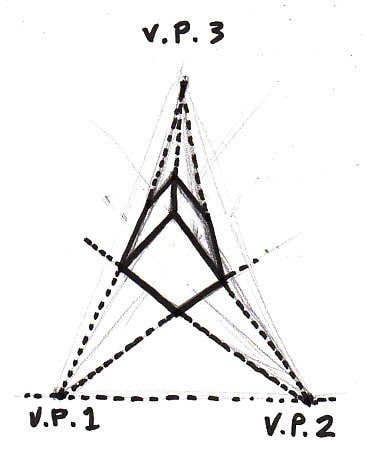

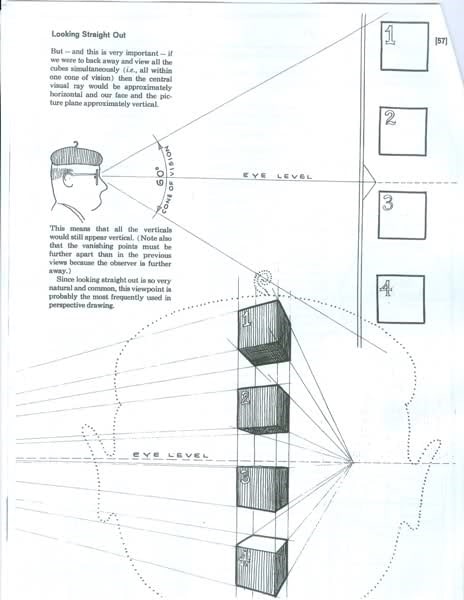

  1. پرسپکتیو سه نقطه ای

اندازه ی این عکس تغییر داده شده است. برای دیدن کامل عکس اینجا را کلیک کنید. اندازه ی عکس اصلی ۶۶۱×۵۰۰ و حجم آن ۴۷KB است.

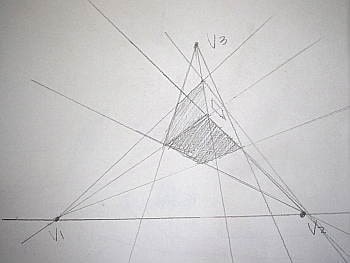

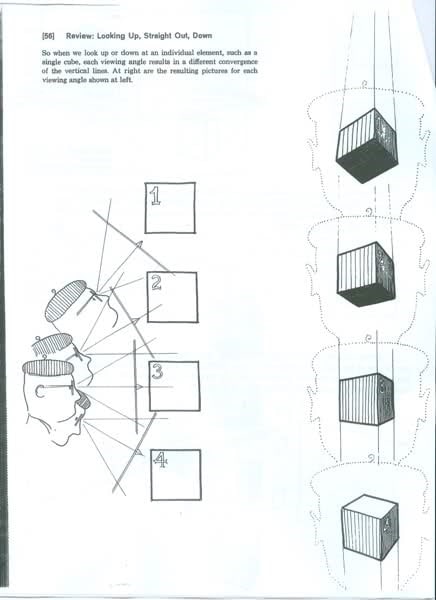

  1. پرسپکتیو سه نقطه ای

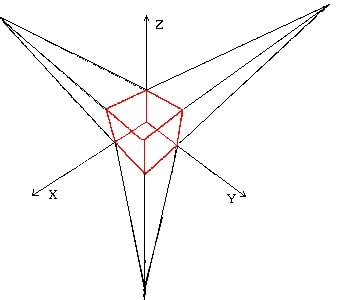

    پرسپکتیو سه نقطه ای

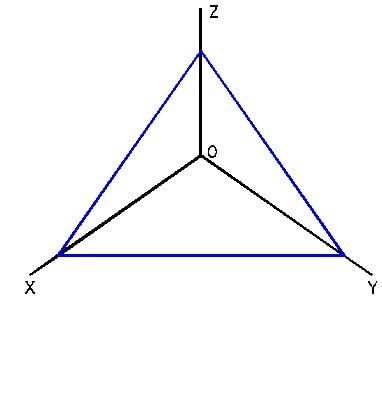

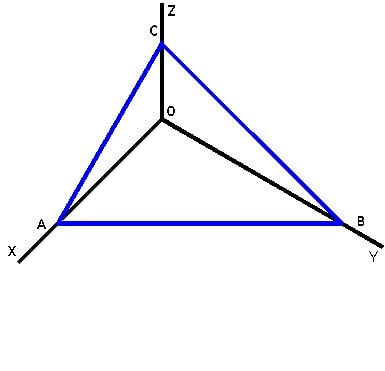

پرسپکتیوهای آگزنومتریک

پرسپکتیوهای آگزنومتریک

پرسپکتیوهای آگزنومتریک

پرسپکتیو :
عبارت است از نشان دادن تصویر یک جسم بر روی یک صفحه به نام صفحه تصویر.
پرسپکتیو تنها تصویری است که چشم انسان آن را به عنوان واقعیت قبول می کند.
در واقع پرسپکتیو فضای سه بعدی را روی سطح دو بعدی ایجاد کرده و عمق اجسام را نشان می دهد.

تصاویر موازی یا پارالاین (آگزنومتریک):
در این نوع تصاویر خطوط جسم به گریز نمی روند بلکه با هم موازیند. این نوع تصاویر ترسیمشان آسان بوده و برای نشان دادن جزئیات در سطوح افقی برای کارهای گرافیکی بسیار مناسبند.

تصاویر آگزنومتریک یا پارالاین را می توان به شرح زیر نام برد :
۱) تصاویر ایزومتریک
۲) تصاویر دی متریک
۳) تصاویر تری متریک
۴) تصاویر ابلیک

تصاویر ایزومتریک :
در این نوع تصاویر محورهای OX , OY هر کدام با خط افق زاویه ۳۰ درجه می سازند و ابعاد و اندازه ها به نسبت (۱ / ۱) رسم می شود.

نکته ۱ :

در تصاویر ایزومتریک ابعاد و اندازه ها در حدود ۱۸ درصد بزرگتر از اندازه واقعی به نظر می رسند.
تصاویر دیمتریک :

در این نوع تصاویر یک محور به اندازه ۷ درجه و یک محور به اندازه ۴۲ درجه با خط افق زاویه می سازد. در این حالت ابعاد و اندازه ها بر روی محور OZ و محوری که زاویه ۷ درجه می سازد به نسبت (۱ / ۱) و بر روی محوری که زاویه ۴۲ درجه می سازد به نسبت (۳ / ۲) یا (۴ / ۳) طول واقعی ترسیم می شود.

تصاویر تریمتریک :
در تصویر تریمتریک پرسپکتیو از سه زاویه بین محورهای نابرابر تشکیل می شود. بنابراین ، سه زاویه جداگانه مورد نیاز است. و تعدد زیادی در نوع و طرح دارد .
بر این اساس میتوان متناسب با نیاز طرح و ویژگی های مورد توجه طراح از این نوع تصویر استفاده نمود.

تصاویر مجسم موازی مایل یا ابلیک :
تصاویر ابلیک با توجه به تغییر طول یالهای جانبی آن به سه نوع تقسیم می شوند که عبارتند از :
۱) تصاویر کاوالیر
۲) تصاویر جنرال
۳) تصاویر کابینت

تصاویر کاوالیر:

در این تصاویر فقط یک محور با زاویه ۴۵ درجه رسم می شود در این پرسپکتیو تمامی طولها به نسبت (۱ / ۱) ترسیم می گردد.

کاوالیر

کاوالیر

تصاویر جنرال :

این تصاویر مانند پرسپکتیو کاوالیر رسم می گردد با این تفاوت که طولها بر روی محوری که با زوایه ۴۵ درجه رسم شده است به نسبت (۳ / ۲) تا (۴ / ۳) ترسیم می شوند.

جنرال

جنرال

نکته ۱:
تصاویر ابلیک را می توان به شکل دیگری نیز تقسیم بندی کرد.

نما ابلیک :
در این نوع تصاویر با استفاده از نمای جسم پرسپکتیو ترمیم می شود.

پلان ابلیک :
در این نوع تصاویر با استفاده از پلان جسم پرسپکتیو ترسیم می شود.
نکته ۲ :
پلان ابلیک بیشتر با زوایای ۳۰ و ۶۰ درجه یا با زوایای ۴۵ و ۴۵ درجه ترسیم می شوند.

ابلیک

ابلیک

این جزوه ای یه که استادمون داد بهمون. خیلی مفید بود برام.

این هم یه آموزش مختصر و مفید پرسپکتیو.

اندازه ی این عکس تغییر داده شده است. برای دیدن کامل عکس اینجا را کلیک کنید. اندازه ی عکس اصلی ۱۵۹۸×۷۴۲ و حجم آن ۵۰KB است.

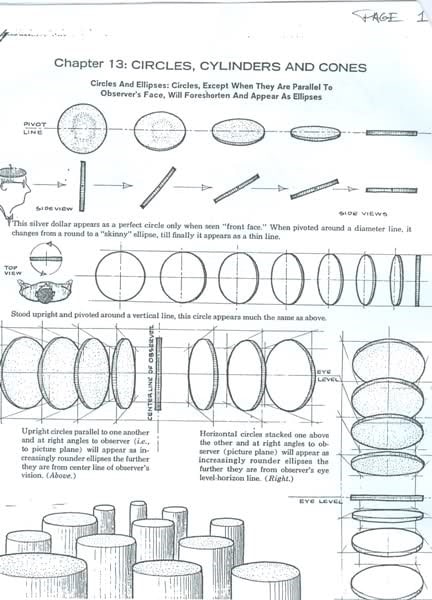

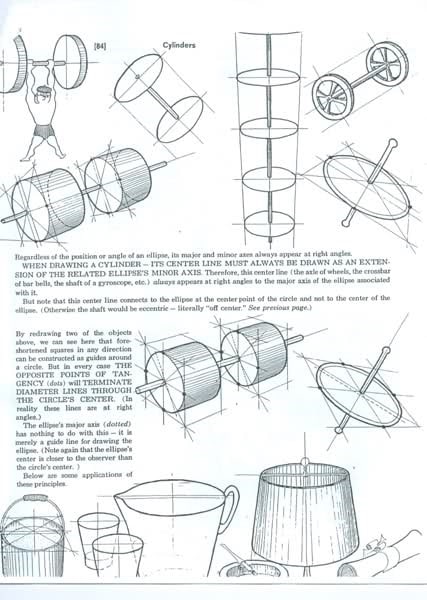

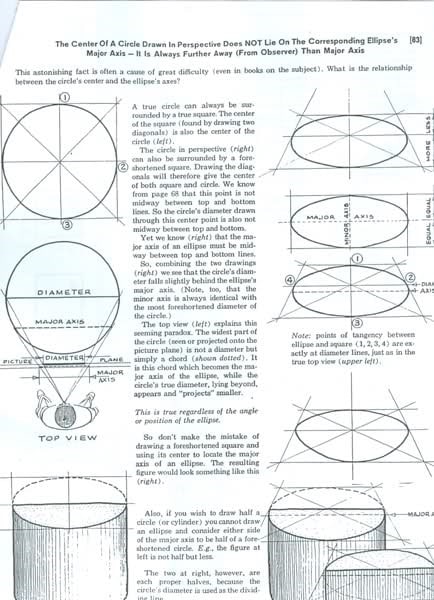

پرسپکتیو دایره و استوانه:

خب یه سوال بپرسم

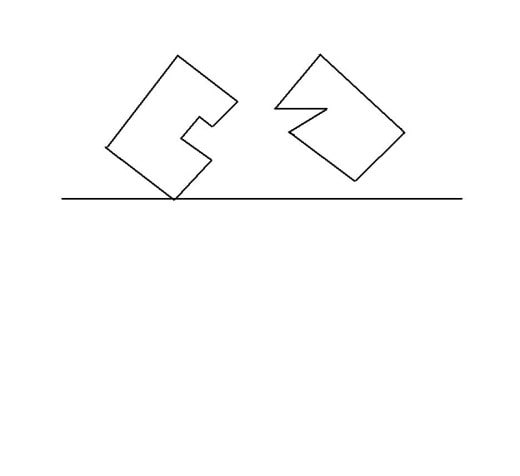

اگه بخواییم یه پرسپکتیو مثلا واسه دوتا حجم زیر رو بکشیم با این فرض که نقطه گریزاشون متفاوته فاصله و اختلاف ارتفاع دوتا حجم رو چجوری تعیین می کنیم؟

سپاس از : وب سایت شهر و مسکن

مقالات

آموزش پرسپكتيو به زبان سادهآموزش پرسپکتیوآموزش پرسپکتیو 1 نقطه ایآموزش پرسپکتیو 2 نقطه ایآموزش پرسپکتیو 3 نقطه ایآموزش پرسپکتیو pdfآموزش پرسپکتیو از پایهآموزش پرسپکتیو از دید پرندهآموزش پرسپکتیو از دید ناظرآموزش پرسپکتیو از روی پلانآموزش پرسپکتیو از روی عکسآموزش پرسپکتیو از مقدماتی تا پیشرفتهآموزش پرسپکتیو ایزومتریکآموزش پرسپکتیو ایزومتریک ساختمانآموزش پرسپکتیو با دست آزادآموزش پرسپکتیو با فتوشاپآموزش پرسپکتیو به زبان فارسیآموزش پرسپکتیو به کودکانآموزش پرسپکتیو پلانآموزش پرسپکتیو پنج نقطه ایآموزش پرسپکتیو تریمتریکآموزش پرسپکتیو تک نقطه ایآموزش پرسپکتیو جادهآموزش پرسپکتیو جنرالآموزش پرسپکتیو چهار نقطه ایآموزش پرسپکتیو چهرهآموزش پرسپکتیو حامد ایرانشاهیآموزش پرسپکتیو حرفه ایآموزش پرسپکتیو خارجی ساختمانآموزش پرسپکتیو خیابانآموزش پرسپکتیو داخلیآموزش پرسپکتیو داخلی با اتوکدآموزش پرسپکتیو داخلی پذیراییآموزش پرسپکتیو در اتوکدآموزش پرسپکتیو در ایلوستریتورآموزش پرسپکتیو در شهرسازیآموزش پرسپکتیو در طراحیآموزش پرسپکتیو در طراحی و نقاشیآموزش پرسپکتیو در فتوشاپآموزش پرسپکتیو در معماریآموزش پرسپکتیو در معماری pdfآموزش پرسپکتیو در نقاشیآموزش پرسپکتیو در نقشه کشی صنعتیآموزش پرسپکتیو دو نقطه ایآموزش پرسپکتیو دو نقطه ای آشپزخانهآموزش پرسپکتیو دو نقطه ای داخلیآموزش پرسپکتیو دو نقطه ای سادهآموزش پرسپکتیو دو نقطه ای قسمت اولآموزش پرسپکتیو دونقطه ای خارجیآموزش پرسپکتیو دید پرندهآموزش پرسپکتیو ساختمانآموزش پرسپکتیو سادهآموزش پرسپکتیو سطح شیبدارآموزش پرسپکتیو سه نقطه ایآموزش پرسپکتیو سه نقطه ای pdfآموزش پرسپکتیو سه نقطه ای سادهآموزش پرسپکتیو سه نماآموزش پرسپکتیو صندلیآموزش پرسپکتیو طراحی خودروآموزش پرسپکتیو عکس در فتوشاپآموزش پرسپکتیو فتوشاپآموزش پرسپکتیو فرادرسآموزش پرسپکتیو کابینتآموزش پرسپکتیو کاوالیرآموزش پرسپکتیو مبتدیآموزش پرسپکتیو مبلمانآموزش پرسپکتیو مرکزیآموزش پرسپکتیو معماریآموزش پرسپکتیو مقدماتیآموزش پرسپکتیو مکعبآموزش پرسپکتیو موازیآموزش پرسپکتیو نقاشیآموزش پرسپکتیو نقشه کشیآموزش پرسپکتیو نماشاآموزش پرسپکتیو نمای ساختمانآموزش پرسپکتیو یک نقطه ایآموزش پرسپکتیو یک نقطه ای pdfآموزش پرسپکتیو یک نقطه ای آشپزخانهآموزش پرسپکتیو یک نقطه ای اتاقآموزش پرسپکتیو یک نقطه ای از روی پلانآموزش پرسپکتیو یک نقطه ای به زبان سادهآموزش پرسپکتیو یک نقطه ای جادهآموزش پرسپکتیو یک نقطه ای خیابانآموزش پرسپکتیو یک نقطه ای مکعبآموزش ترسیم پرسپکتیوآموزش ترسیم پرسپکتیو ایزومتریکآموزش ترسیم پرسپکتیو دو نقطه ایآموزش ترسیم پرسپکتیو دیمتریکآموزش ترسیم پرسپکتیو یک نقطه ایآموزش تصحیح پرسپکتیو در فتوشاپآموزش جامع پرسپکتیو به زبان فارسیآموزش رایگان پرسپکتیوآموزش رسم پرسپکتیوآموزش رسم پرسپکتیو ایزومتریکآموزش رسم پرسپکتیو دایرهآموزش رسم پرسپکتیو در اتوکدآموزش رسم پرسپکتیو دو نقطه ایآموزش رسم پرسپکتیو یک نقطه ایآموزش رسم فنی پرسپکتیوآموزش سایه زدن پرسپکتیوآموزش طراحی پرسپکتیو اجسامآموزش طراحی پرسپکتیو دو نقطه ایآموزش طراحی پرسپکتیو سه نقطه ایآموزش طراحی پرسپکتیو یک نقطه ایآموزش عکاسی پرسپکتیوآموزش کامل پرسپکتیوآموزش کشیدن پرسپکتیو پلانآموزش کشیدن پرسپکتیو دو نقطه ایآموزش کشیدن پرسپکتیو یک نقطه ایآموزش کشیدن پرسپکتیو یک نقطه ای اتاقآموزش گام به گام پرسپکتیوآموزش گام به گام پرسپکتیو دو نقطه ایآموزش گام به گام پرسپکتیو یک نقطه ایآموزش نقاشی پرسپکتیو دو نقطه ایآموزش نقاشی پرسپکتیو سادهآموزش نقاشی پرسپکتیو یک نقطه ایآموزش هنر پرسپکتیواموزش برش پرسپکتیواموزش پرسپکتیو اتاق خواباموزش پرسپکتیو بیرونیاموزش پرسپکتیو پرندهاموزش پرسپکتیو پلهاموزش پرسپکتیو پی دی افاموزش پرسپکتیو حجمیاموزش پرسپکتیو خارجیاموزش پرسپکتیو خانهاموزش پرسپکتیو خطیاموزش پرسپکتیو دکتر صدیقاموزش پرسپکتیو دو نقطه ای صندلیاموزش پرسپکتیو راه پلهاموزش پرسپکتیو ریل قطاراموزش پرسپکتیو سه نقطهاموزش پرسپکتیو طراحیاموزش پرسپکتیو قسمت 4اموزش پرسپکتیو قسمت 5اموزش پرسپکتیو کشیدناموزش پرسپکتیو مچ در مکساموزش پرسپکتیو ناظراموزش پرسپکتیو هااموزش پرسپکتیو یک نقطه ای صندلیاموزش صفر تا صد پرسپکتیواموزش عکس پرسپکتیواموزش فارسی پرسپکتیواموزش قدم به قدم پرسپکتیواموزش کشیدن پرسپکتیو از روی پلانپرسپکتیوپرسپکتیو داخلی پذیراییپرسپکتیو دو نقطه ای داخلی اتاق خوابجزوه آموزش پرسپكتيو و درس هندسه مناظر و مراياجزوه آموزش پرسپکتیودانلود رایگان کتاب پرسپکتیو گوئن وایتدانلود کتاب اصول و مبانی پرسپکتیودانلود کتاب پرسپکتیو به زبان سادهکانال آموزش پرسپکتیوکتاب آموزش پرسپکتیوکتاب آموزش پرسپکتیو یک نقطه ایکتاب پرسپکتیوکتاب پرسپکتیو به زبان ساده

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

تماس با ما
