به گزارش بازسازی ساختمان : در انتخاب چسب کاشت آرماتور و انکر شیمیایی مبحث دوام و طول عمر چسب ها از نظر طراحان، مجریان و ناظران اهمیت بسزایی دارد. اینکه هر کدام از چسب های کاشت آرماتور طی چند سال می توانند عملکرد ثابتی داشته باشند یکی از نکاتی است که ذهن مخاطبان را به خود مشغول کرده است. در این مقاله به جزییات مبحث طول عمر و دوام انکرهای شیمیایی و معرفی مدارک فنی در این زمینه می پردازیم. برای اثبات طول عمر چه آزمایش هایی باید انجام شود و هر کدام چه نتایجی را در بر دارند؟ چه آیین نامه ای می تواند مبنای طراحی در این زمینه قرار گیرد؟ کدام محصول جدید هیلتی عمر ۱۰۰ ساله دارد؟

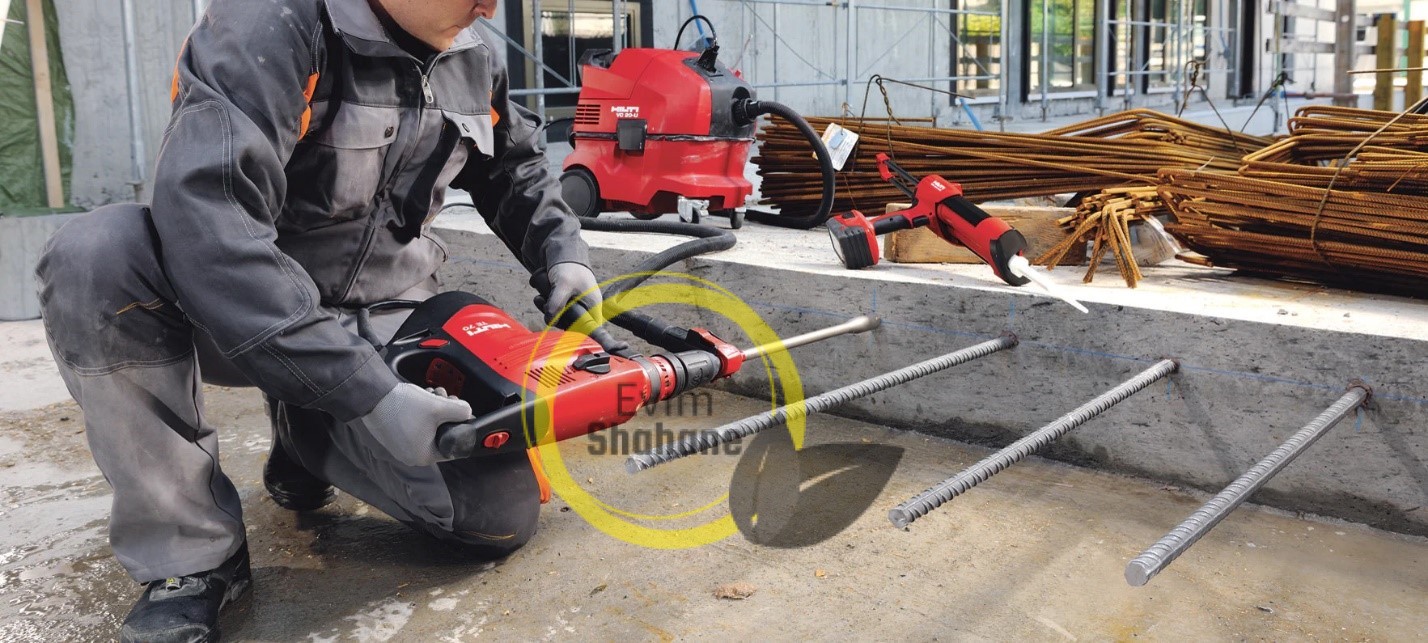

500 1منظور از کارایی چسب کاشت این است که در سال های طولانی بدون تغییر محسوس باشد. یعنی در طول سال های کارکرد میزان چسبندگی آن حفظ گردد و محدود کردن جا به جایی اتصال به میزان مشخص را دارا باشد.

دوام ۱۰۰ ساله برای سازه های عمرانی در EN1990 آورده شده است. به جدول زیر دقت کنید.

دسته بندی سازه ها از نظر دوام در EN1990
دسته بندی طراحی ساختمان ها طول عمر (سال) مصادیق
۱ ۱۰ سازه های موقت
۲ ۱۰-۲۵ بخش های قابل جایگزینی ساختمان ها
۳ ۱۵-۳۰ سازه های کشاورزی
۴ ۵۰ ساختمان ها و دیگر سازه های متداول
۵ ۱۰۰ ساختمان های ماندگار، پل و سازه های عمرانی

بنابراین طول عمر انکرهای شیمیایی در افزایش سال های کارکرد اتصالات موجود در پروژه های عمرانی و حمل و نقل مهم است. ( پروژه های حمل و نقل ریلی، حمل و نقل جاده ای، تونل ها و پل ها)

همچنین طراحان ممکن است نیاز به راه حل برای طراحی کاربردهای خاصی همچون کاشت میلگرد برای افزایش ابعاد مقطع، اتصالات برشی و کربل بتنی و یا نصب انکر برای عایق صوتی، تاسیسات مکانیکی، برقی و مخابراتی و اتصال ریل داشته باشند.

سوال بعدی که مطرح می شود این است که دوام چسب های کاشت نسبت به ماده پایه چگونه است؟ در اتصالات بتن به بتن مدت زمان دوام سازه بتنی بیش از ۱۰۰ سال است بنابراین دوام میلگرد کاشته شده هم باید بیش از ۱۰۰ سال باشد. در اتصالات فولاد به بتن مدت زمان دوام سازه بتنی و سازه فولادی بیش از ۱۰۰ سال است حال دوام انکر شیمیایی چند سال می باشد. کارایی چسب هیلتی برای دوام ۵۰ سال و ۱۰۰ سال با توجه به معیار ارزیابی EAD 330499-01-0601، مدارک فنی ETA 16/0143 و روش طراحی  EN 1992-04 تایید می شود . جهت اطمینال از کارایی چسب هیلتی برای دوام ۱۲۰ سال از گزارش فنی و قضاوت مهندسی می توان استفاده کرد.

بارگذاری دائمی تحت بارگذاری بر روی ترک های زنده از معیارهای بررسی طول عمر ۱۰۰ ساله چسب هیلتی است.

  1. آزمایش های وابسته به دوام دوره ای

  1. نتایجی که در طول سال تغییر نمی کنند

  1. یخ زدگی / ذوب
  2. مقاومت در برابر خوردگی
  • آزمایش های لرزه ای

  1. نتایجی که در طول سال تغییر می کنند

  1. میزان بارهای دائمی
  2. دوره های باز و بسته شدن ترک

  1. آزمایش های مستقل از دوام دوره ای

  1. تست های مبنا
  2. تست های مربوط به شرایط محیطی (محیط خشک، محیط تر، مغروق زیر آب)
  3. حداکثر دما در بلند مدت / کوتاه مدت
  4. حداکثر گشتاور نصب
  5. راستای نصب
  6. تست های شرایط سرویس

در جدول زیر می توانید تفاوت تست های طول عمر ۵۰ ساله و ۱۰۰ ساله چسب هیلتی را در یک نگاه مشاهده کنید.

Design life ۵۰ years ۱۰۰ years
ETA ۱۶/۰۱۴۳  ۱۶/۰۱۴۳
Design EN 1992-4 EN 1992-4
Based on EAD ۳۳۰۴۹۹-۰۱-۰۶۰۱ ۳۳۰۴۹۹-۰۱-۰۶۰۱
Ψsus ۰.۸۸ ۰.۶
Sustained load testing · ۳+ months period under sustained    loads · ۶+ months period under sustained loads
· Displacements extrapolated to 50 years and
verified against reference
· ۳+ months of stabilized displacements
· Residual load compared to reference tests · Displacements extrapolated to 100 years and                      verified against reference
Crack movement testing · ۱۰۰۰ crack movement cycles · ۲۰۰۰ crack movement cycles
· Displacements must be less than 2 mm in
the first 20 cycles, less than 3 mm throughout
· Displacements must be less than 2 mm in the                 first 20 cycles, less than 3 mm throughout
Freeze-thaw testing · Cycles of freezing and thawing conducted
until displacement is stabilized
No additional testing beyond EAD 330499 (Why? The freeze-thaw test was not developed to have an association with service life)
· Verification of stabilization of displacement
Exposure to alkalinity and sulfur · Slice tests submerged in alkaline environment
and exposed to Kesternich tests
No additional testing beyond EAD 330499 (Why? These chemical exposure tests were not developed to have an association with service life)
· Residual load compared to reference tests

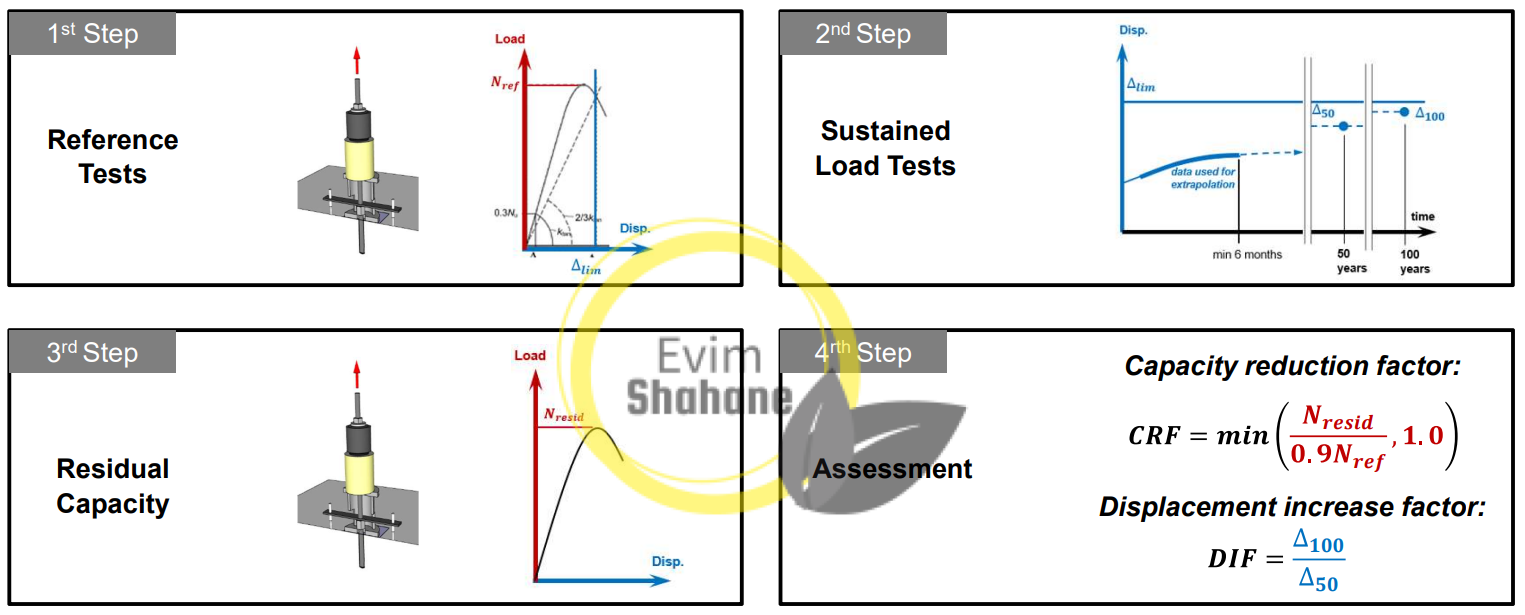

ظرفیت باقیمانده بعد از گذشت ۶ ماه تحت بارهای دائمی، اندازه گیری می شود.

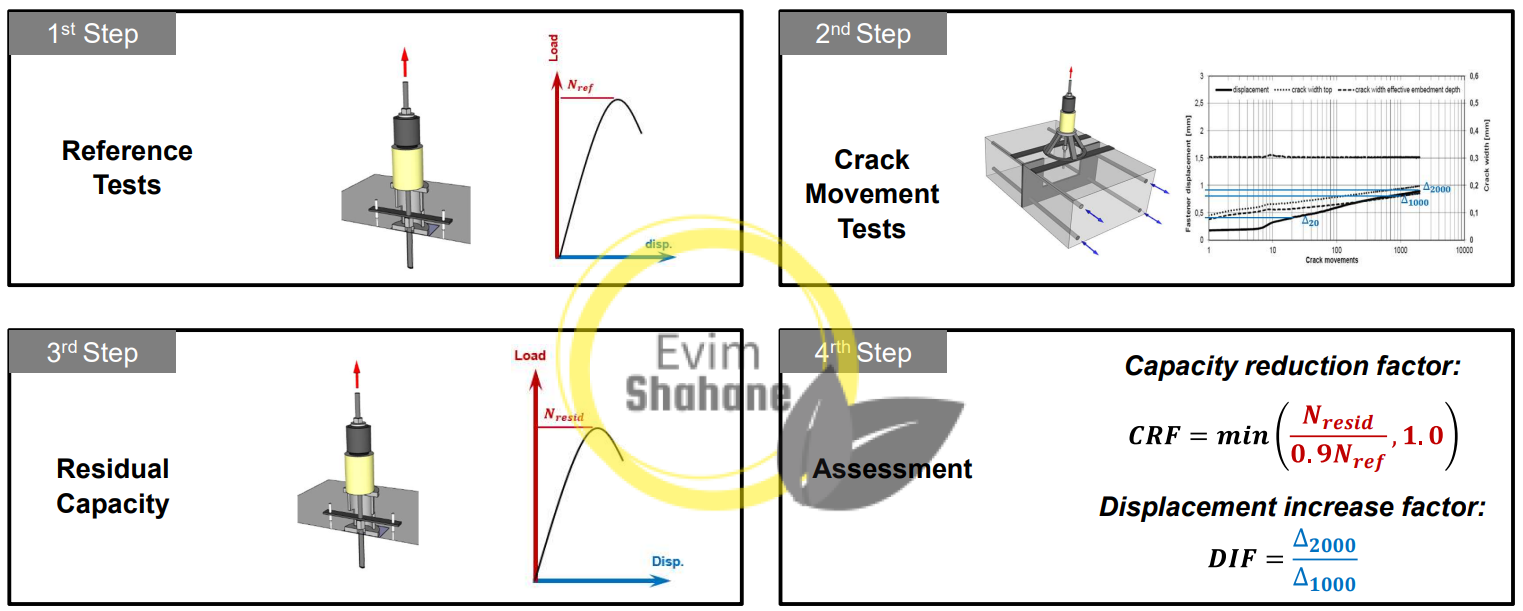

501همچنین آزمایش ها برای باز و بسته شدن ترک تا ۲۰۰۰ مرتبه انجام می شود.

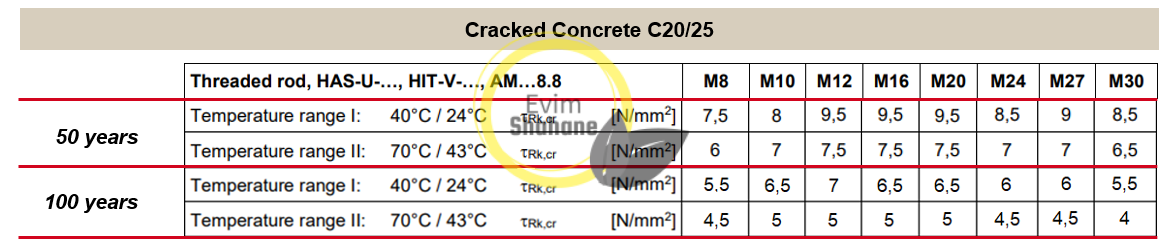

502در جدول زیر میزان تنش چسبندگی انکر شیمیایی در دوام ۵۰ و ۱۰۰ ساله مقایسه شده اند.

503اگر بخواهید بدانید کدام محصول هیلتی ویژگی هایی که در بالا به آن اشاره شد را دارد پاسخ چسب هیلتی HY 200 V3 است که دو مدرک فنی برای طول عمر ۵۰ و ۱۰۰ ساله دارد.

ETA-19/0601

Dated 02/12/2021

HIT HY200-V3 – Anchoring for

Static, quasi-static, seismic

in 50 & ۱۰۰ years service life

ETA-19/0665

Dated 16/11/2020

HIT HY200-V3 – Rebar connection for static, quasi-static, fire

in ۱۰۰ years service life

چسب کاشت HIT-HY 200-R V3 قوی ترین انکر شیمیایی تزریقی غیراپوکسی در بتن ترکدار است. این محصول هیلتی اولین انکر شیمیایی دارای تاییدیه عملکرد در اروپا (TR069) نیز می باشد. جهت مشاهده جزییات این محصول می توانید به وبسایت شرکت مادوی نماینده انحصاری هیلتی در ایران به نشانی www.madavi.ir مراجعه فرمایید.

در جهت لحاظ کردن  دوام ۱۰۰ ساله انکر شیمیایی در طراحی سازه کافیست مراحل زیر مدنظر قرار گیرد:

  1. انتخاب محصول مناسب با تاییدیه دوام ۱۰۰ ساله
  2. انتخاب آیین نامه EN 1992-4 برای طراحی انکر
  3. اعمال بار دائم مدت جهت بررسی دوام (نرم افزار تخصصی طراحی انکر هیلتی)

اگر بخواهیم مطالب بالا را جمع بندی کنیم تمام نیازها در اتصالات با انکر شیمیایی در طول دوره کارایی ساختمان با راه حل های هیلتی پاسخ داده می شود.

مدارک فنی مختلفی از جمله EAD برای بررسی طول عمر ۱۰۰ ساله انکر شیمیایی وجود دارد. طبق EN 1990 طول عمر ۱۰۰   ساله در اتصالات  Post-install برای ساختمان های با اهمیت بالا مانند سازه های بیمارستانی، سازه های صنعتی و عمرانی قابل پیاده سازی است. در هر کدام از نرم افزارهای طراحی انکر هیلتی و نرم افزار کاشت آرماتور هیلتی مبحث دوام ۱۰۰ ساله قابلیت بررسی و طراحی دارد. انکر شیمیایی  HY200 V3 هیلتی دارای تاییدیه دوام ۵۰ سال و ۱۰۰ سال می باشد و برای اتصال با انکر شیمیایی در پروژه ها مناسب می باشد.

تیم مهندسی شرکت مادوی آمادگی دارد تا با برگزاری سمینار تخصصی جهت ارائه دانش مهندسی و نیز جلسات توجیهی با تیم های مهندسی، ناظران و مشاوران در دفاتر فنی و کارگاه مشتری و آموزش نرم افزارهای تخصصی هیلتی پشتیبان شما در این راه باشد.
