سقف کامپوزیت کرومیت اولین سیستم سقف بدون شمع بندی در ایران سیستم سقف کُرمیت از تیرچه های فولادی با جان باز در ترکیب با بتن استفاده می شود. در ساخت تیرچه های مذکور از یک تسمه، در بال تحتانی و نیز یک میلگرد خم شده در جان استفاده می شود. برای پرکردن فضای خالی بین تیرچه ها از قالب های ثابت مانند بلوک های سیمانی، پلی استایرن، طاق ضربی ، قالب های موقت فولادی (کامپوزیت ) و یا هر پرکننده سبک استفاده می شود. طراحی مدرن ویلای سو فواصل تیرچه ها بسته به نوع قالب از ۷۳ سانتی تا ۱۰۰ سانتی متر متغیراست ، روی سقف نیز با ۴ الی ۱۰ سانتی متر بتن پوشانده می شود. تیرچه ها از نوع خود ایستا بوده و به همین علت هیچ نوع شمع بندی در زیر سقف مورد نیاز نمی باشدو تیرچه ها به نحوی طراحی می شوند که بتوانند وزن بتن خیس، قالب ها و عوامل اجرایی سقف را به تنهایی تحمل کنند. پس ازاین که بتن به ۷۵% مقاومت مشخصه خود می رسد ، تیرچه های فولادی با بتن به صورت یک مقطع مختلط وارد عمل شده و بارهای مرده و زنده سقف را تحمل می کنند.

سقف تیرچه و بلوک کُرمیت

با متداول شدن سقف های تیرچه و بلوک سنتی برخی از مشکلات سیستم طاق ضربی مرتفع شد. اما این سقف ها مشکلات دیگری را به همراه خود پدید آوردند که عمده ترین آنها ضرورت استفاده از شمع بندی در زیر سقف است. شمع بندی علاوه بر دست و پاگیر بودن هزینه زیادی را نیز بر ساختمان تحمیل می کند. در سال ۱۳۶۳ با استفاده از بلوک کُرمیت به جای طاق ضربی که قبلا” در این سیستم بعنوان قالب ثابت بکار می رفت عملا” سقف تیرچه وبلوک کُرمیت وارد بازارشد. این سقف به علت خود ایستا بودن تیرچه ها نیازی به شمع بندی ندارند و به همین علت از سرعت اجرای بسیار بالایی برخوردار می باشد. اجرای این سقف بر روی اسکلت های فولادی بتنی و دیوارهای باربر امکان پذیر می باشد.

سقف کامپوزیت کرومیت

سقف کامپوزیت کرومیت

سقف پلیمری کُرمیت

در راستای سبک سازی ساختمان، این شرکت هم زمان با ستفاده از قالب کامپوزیت و بلوک های پوکه ای اقدام به استفاده از مصالح پلیمری در ساختمان کرده است. استفاده از بلوک های پلی استایرن نسوز در سقف باعث کاهش مصرف تیرچه تا حدود ۲۰% و کاهش فولاد مصرفی سازه تا حدود ۷% می شود.
سهولت اجرای این نوع سقف، باعث افزایش سرعت اجرا و درنیتجه کاهش هزینه های اجرایی می گردد. در عین حال در هزینه های حمل و نقل نیز صرفه جویی قابل ملاحظه ای صورت می گیرد. شیارهای مناسب ایجاد شده در زیر این بلوک ها باعث پیوستگی گچ و خاک در زیر سقف می گردد. در جهت بهبود استفاده از مصالح پلیمری، بخش تحقیق و توسعه این شرکت مشغول مطالعات و بررسی های بیشتر می باشد.

طراحی ویلا
اصول سازندگی ویلا در رودسر

سقف کامپوزیت کُرمیت

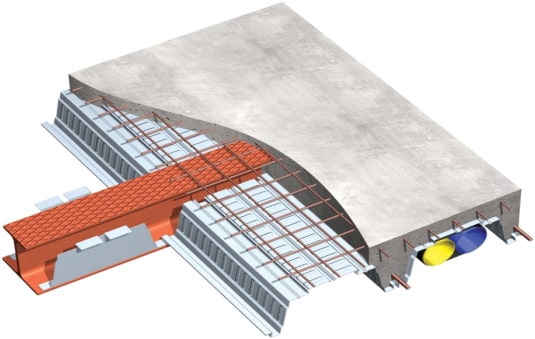

سیستمهای معمول کامپوزیت در امریکا عینا” با تیرچه های با جان باز انجام می شود و معمولا” همراه با گذاشتن یک ورق فولادی موجودار به عنوان عرشه و آرماتور بندی روی آن بتن ریخته می شود . در این سیستم قالب ماندگار است و قطعات جان نیز با بتن احاطه نمی شود. در طراحی سیستم قالب کامپوزیت کُرمیت، نظر بر آن بوده که علاوه بر سرعت و تطبیق با آیین نامه ها ، هر چه ممکن اقتصادی تر باشد. طراحی محوطه ویلا مدرن از این رو اولا” قالب باید قابل استفاده مداوم باشد، ثانیا” جان تیرچه با بتن پر شود که بتوان قطعات جان را اقتصادی تر طراحی نمود و از لرزش سقف نیز کاسته شود. سیستمهای کامپوزیت رایج در ایران که با تیرآهن ساده یا لانه زنبوری با تیر ورق استفاده می شوند، دارای جان باز نیستند.
در وهله اول قالب های سقف کرمیت سه قطعه بوده و برای باز کردن ، قطعات آن باید از یکدیگر جدا می شد ، با تحقیق بخش R&D این شرکت این قالب با بهینه سازی و استفاده از خاصیت تغییر شکل ارتجاعی فولاد به قالبی یکچارچه تبدیل شد.

این قالب در بین تیرچه ها قرار گرفته و بعد از گیرش اولیه بتن قالب از زیر سقف در آورده می شود . این قالب محاسن بسیار زیادی دارد و با سرعت چیده و جمع آوری می گردد و با دقت مختصری ,بارها قابل استفاده است. این قالب هم اکنون در پروژه های مختلف این شرکت مورد استفاده است. آخرین بررسی ها و دستاوردها نشان داد که بهتر است جهت تطبیق سیستم با سیستم تیرچه بلوک و استفاده از آرماتور حرارتی یک جهته و حذف آرماتور خمشی در دال فوقانی و در نتیجه صرفه جویی اقتصادی، فاصله لب با لب تیرچه ها حداکثر ۷۵ سانتی متر باشد. قیمت ساخت هر مترمربع اپارتمان مزیت این قالب در آن است که با رعایت دیگر شرایط آیین نامه می توان آرماتور دو جهته را حذف و فقط آرماتور عمود بر تیرچه را منظور نمود. هم اکنون این شرکت قالبهای جدید خود را به انتخاب مصرف کننده در فواصل و ارتفاع مختلف آماده عرضه نموده است. فاصله محور به محور تیرچه ها حدود ۸۵ سانتی متر تا ۹۵ سانتی متر و با ارتفاع ۲۰ تا ۲۵ سانتی متر، بسته به انتخاب خریدار و با مشاوره دفتر فنی شرکت و نوع تیرآهنهای مصرفی در سازه و طول دهانه است.

سقف کامپوزیت کرومیت

سقف کامپوزیت کرومیت

سقف کاذب

سقف های کاذب اولیه به صورت قطعات پلاستیکی در سالهای ۱۳۶۵ به بعد در اولین سقف های کامپوزیت کُرمیت به کار رفت. اما گران بودن مصالح ، نچسبیدن به گچ و خاک و خزش (Creep) باعث گردید که استفاده از آن مقید گردد. هزینه ساخت ویلا در شمال چقدره؟ از سوی دیگر انواع تولیدات ورق گالوانیزه به صورت رابیتس در شکلها و فرمهای مختلف و تولید مواد اولیه آن (ورق گالوانیزه) در ایران ، ما را به سمت استفاده از این محصول سوق داد.

طراحی ویلا
سیستم ساختمانی ترونکو

سقف ضربی کُرمیت

به علت اجبار در استفاده ار مصالح فشاری از زمان های قدیم استفاده از طاق قوسی متداول بوده و به همین جهت استفاده از سیستم طاق ضربی نیز به عنوان نوعی طاق قوسی رواج داشته است. وجود اشکالات عمده در عملکرد سقف های ضربی با تیرآهن مانند عدم ایجاد یک دیافراگم مناسب بین ستون ها و مصرف زیاد فولاد در مقایسه با مقدار باربری ، باعث شد تا در سال ۱۳۵۶ با ارائه طرحی بهینه « سقف ضربی کُرمیت » نسبت به اصلاح این سیستم اقدام گردد.

سقف کامپوزیت کرومیت

سقف کامپوزیت کرومیت

در سیستم طاق ضربی کُرمیت وجود بتن روی سقف می تواند یک دیافراگم مناسب نقاشی ساختمان نما بین ستون ها ایجاد کند و همچنین به علت بازبودن جان تیرچه ها مقدار زیادی در مصرف فولاد صرفه جویی می شود.
اگر چه از این سیستم در انبوه سازی استفاده نمی شود ، اما برای پروژه های کوچک و یا دور افتاده ، هنوز هم کاربرد دارد.
