همه آن‌چه باید درباره تیرچه بلوک بدانید ( نمونه و توضیحات)

همه آن‌چه باید درباره سقف تیرچه بلوک بدانید

به گزارش ساخت ویلا سقف تیرچه بلوک به عنوان سقف محکم و مقاوم جهت ساختمان سازی مورد استفاده قرار می‌گیرد. این نوع سقف جهت ساختمان‌های بتنی گزینه بسیار مناسبی است. کاربرد این محصول در سایر اسکلت‌ها نیز مشاهده می‌شود. در این نوع سقف تیرچه‌ها از یکدیگر فاصله دارند، به همین دلیل در بین فاصله بلوک قرار می‌گیرد. این نوع سقف در سازهای مختلفی همچون ساختمان‌های آجری شکل، سازه‌های فلزی و… با شرایط خاصی مورد استفاده قرار می‌گیرند.

بیشتر بخوانید : طراحی ویلا در شمال

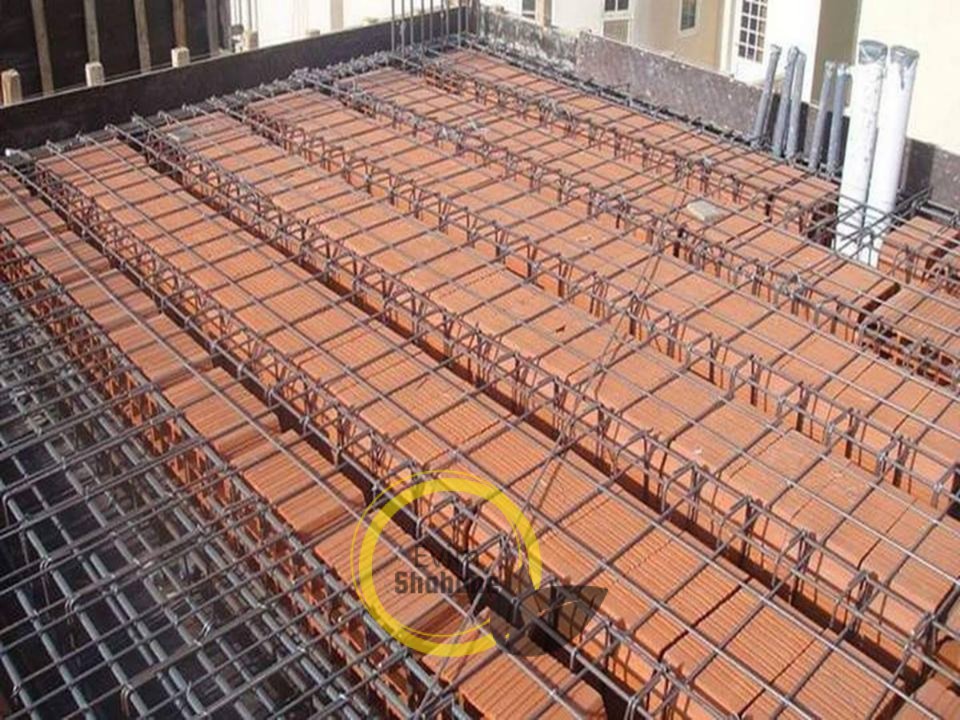

تیرچه بلوک
تیرچه بلوک

سقف تیرچه بلوک چیست؟

سقف تیرچه بلوک یکی از مهمترین، محبوب‌ترین و رایج‌ترین تجهیزات ساختمان سازی به شمار می‌رود. این محصول نوعی دال یک‌طرفه معرفی شده است که مورد استفاده در ساختمان‌های چند طبقه می‌باشد. تیرچه‌ها از یک پایه بتنی یا سفالی تولید می‌شوند. در پایین تیرچه‌ها سیستم خرپا با دو میلگرد کششی وجود دارد. در قسمت بالای تیرچه یک میلگرد فشاری و تعداد میلگرد مورب قرار دارد.  بلوک‌ها از جنس سفال هستند. اما امروزه جهت سبک سازی ساختمان‌ها  پلی‌استایرن ( یونولیت ) در دستور کار قرار گرفته است.

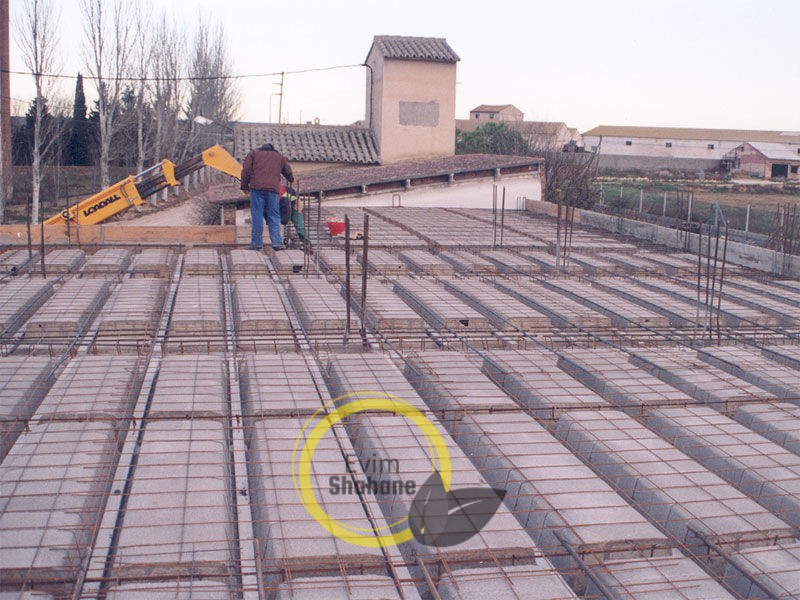

تیرچه بلوک چیست؟
تیرچه بلوک چیست؟

اجرای سقف تیرچه بلوک

قرار دادن تیرچه‌ها بین دهانه‌ها: برای شروع اجرای سقف تیرچه بلوک ابتدا باید تیرچه‌ها بین دو دهانه قرار گیرند. کارگران تیرچه‌ها را به بالای دهانه حمل می‌کنند سپس در فاصله پنجاه سانتی‌متری یکدیگر قرار می‌دهند. جهت انجام این کار سالم ماندن بتن پاشنه از اهمیت زیادی برخوردار می‌باشد.

شمع بندی زیر تیرچه‌ها: در این مرحله لازم است شمع بندی در فاصله یک الی یک و بیست سانتی‌متری زیر تیرچه‌ها قرار گیرند. در فاصله یک و نیم متری جهت عمود بر تیرچه‌ها الوارهای چهار تراش چوبی مورد استفاده قرار می‌گیرند.

قرار دادن یونولیت‌ها در میان تیرچه‌ها: بعد از شمع بندی در زیر تیرچه‌ها لازم است یونولیت‌ها در بین تیرچه‌ها قرار گیرند. در این مرحله اندازه یونولیت‌ها بسیار حائز اهمیت می‌باشد. زیرا باید فوم‌های یونولیت تمام حفره‌های بین تیرچه‌ها را پُر کنند. لازم به ذکر است یونولیت‌ها به عنوان قالب سقف مورد استفاده قرار می‌گیرند و کاربرد دیگری ندارند.

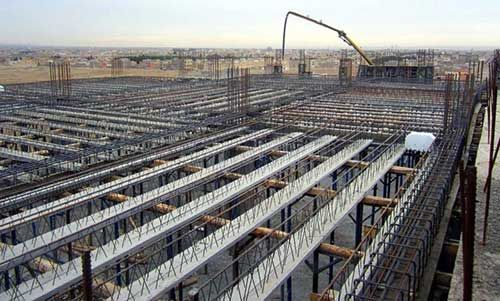

اجرای سقف تیرچه بلوک
اجرای سقف تیرچه بلوک

اجرای میلگردهای افت و حرارت: این نوع میلگرد جهت جلوگیری از تنش حرارتی در بتن مورد استفاده قرار می‌گیرند. این میلگردها به صورت عمود و در فاصله بیست و پنج سانتی‌متری قرار می‌گیرند. معمولا از میلگردهای نمره شش و هشت جهت انجام این کار استفاده می‌شود.

قالب بندی اطراف تیرچه‌ها: در این مرحله لازم است قالب بندی اطراف تیرها و تیرچه‌ها صورت گیرد. تحقیقات نشان می‌هد به دلیل سفت و محکم بودن قالب‌های فلزی، این محصول گزینه مناسبی جهت قالب بندی اطراف تیرچه‌ها به شمار می‌رود. برخی پروژه‌ها از قالب‌های چوبی نیز استفاده می‌کنند. آن‌چه در این مرحله از اهمیت بالایی برخوردار است، ثابت ماندن و تکان نخوردن قالب‌ها هنگام بتن ریزی می‌باشد.

بتن ریزی سقف تیرچه بلوک: بتن ریزی سقف و تیرها، مرحله نهایی اجرای سقف تیرچه بلوک می‌باشد. هنگام بتن ریزی حضور چند کارگر در محل پروژه ضروری است. بتن ریزی سقف از تراک میکسر و لوله‌ها به محل مورد نظر پمپاژ می‌شود. مدت زمان بتن ریزی به متراژ سقف تیرچه بلوک بستگی دارد. هر چند لازم است این کار با سرعت بالایی صورت گیرد. اندازه بتنی که در بالای تیرچه و بلوک قرار می‌گیرد باید بیشتر از پنج سانتی‌متر باشد. لازم است پس از اتمام بتن ریزی سطح بتن صاف گردد.

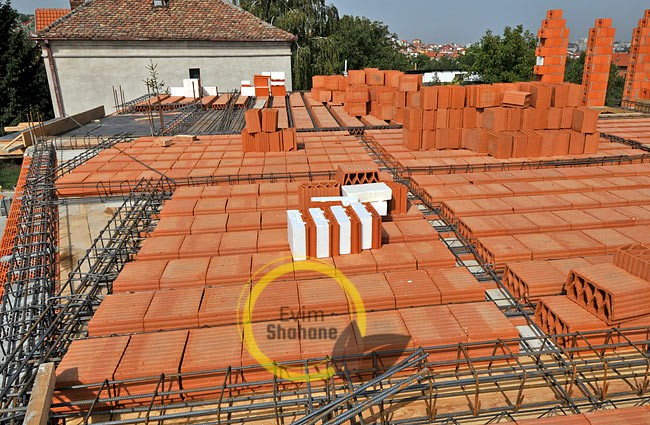

سقف تیرچه بلوک
سقف تیرچه بلوک

ابعاد و اندازه سقف تیرچه و بلوک

اجزا تشکیل دهنده سقف تیرچه بلوک باید دارای ابعاد و اندازه استاندارد باشند. به طور معمول بلوک‌هایی که جهت این نوع سقف مورد استفاده قرار می‌گیرند، دارای ابعاد ۲۵*۲۰*۴۰ می‌باشند. چنان‌چه دهانه سقف زیاد باشد استفاده از بلوک با ارتفاع بیست و پنج سانتی‌متری ضروری است. برخی مواقع لازم است ضخامت سقف بیشتر باشد، در این صورت از بلوک دو تکه استفاده می‌شود. با قرار گرفتن بلوک‌ها بر روی یکدیگر ارتفاع آن‌ها تا سی و پنج سانتی‌متر می‌رسد.

وزن بلوک بتنی بین پانزده الی بیست کیلو است. وزن بلوک سفالی بین هفت الی ده کیلو می‌باشد. میلگردهایی که جهت سقف تیرچه و بلوک مورد استفاده قرار می‌گیرند، میلگرد ده یا دوازده آج‌دار می‌باشد. حداکثر فاصله دو تیر در این نوع سقف پنجاه سانتی‌متر محاسبه می‌شود.

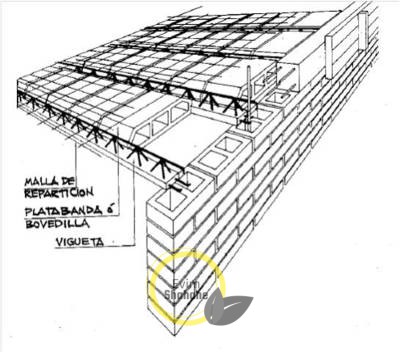

سقف تیرچه و بلوک
سقف تیرچه و بلوک

مزایا تیرچه و بلوک

  • این محصول دارای سطح یک‌پارچه و یک‌دست می‌باشد.
  • سقف تیرچه بلوک از وزن کمی برخوردار است.
  • بکارگیری این نوع سقف در ساختمان بسیار مقرون به صرفه است.
  • استفاده از این نوع سقف مانع از مصرف بیش از حد بتن می‌گردد.
  • این سقف در برابر آتش از خود مقاومت بالایی نشان می‌دهد.
  • تیرچه و بلوک در برابر نفوذ حشرات موذی، فرسودگی، پوسیدگی، رطوبت و… بسیار مقاوم هستند.
  • نصب سقف تیرچه بلوک آسان و در مدت زمان کوتاهی صورت می‌گیرد.
  • سقف‌های تیرچه و بلوک نسبت به سایر سقف‌ها از لرزش کمی برخوردار هستند. وجود شمع‌ها در زیر این نوع سقف مانع از لرزش سقف‌ها می‌گردند.
  • این محصول در برابر نیروهای افقی همچون زلزله، باد و… بسیار مقاوم می‌باشد.
  • سقف‌های تیرچه و بلوک مانند عایق حرارتی و عایق صدا عمل می‌کنند.
  • در این نوع سقف فولاد به میزان کمی مورد استفاده قرار می‌گیرد. همین امر سبب کاهش هزینه در بکارگیری سقف تیرچه بلوک می‌گردد.
  • تولید این محصول در کارخانه‌های صنعتی صورت می‌گیرد، به همین دلیل جهت انجام کار نیروی انسانی کمتری مورد نیاز می‌باشد.
  • به دلیل کم وزن بودن تیرچه و بلوک‌ها حمل و نقل آن به راحتی صورت می‌گیرد.
  • اجرای همزمان چند سقف از نوع تیرچه بلوک بدون بکارگیری جک سقفی امکان‌پذیر است.
  • بکارگیری این نوع سقف مانع از مصرف خاک و گچ می‌شود.

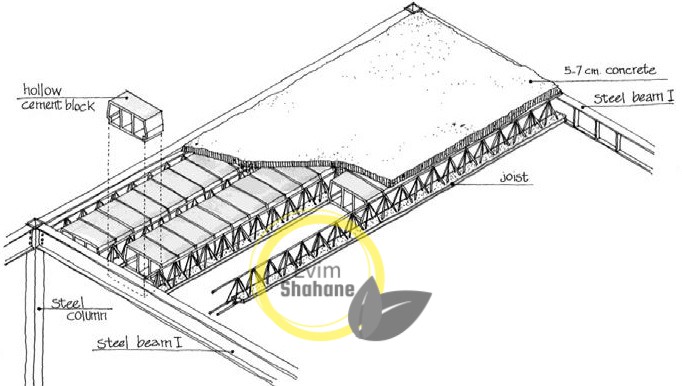

مزایا تیرچه و بلوک
مزایا تیرچه و بلوک

معایب تیرچه و بلوک

  • سقف تیرچه بلوک حداکثر تا دهانه هشت متری قابل استفاده می‌باشد.
  • جهت متراژ بیشتر این محصول قابل استفاده نمی‌باشد.
  • در طولانی مدت احتمال ترک خوردگی گچ زیاد می‌باشد.
  • شکستن پاشنه تیرچه دور از ذهن نمی‌باشد.
  • امکان ویبره کردن بتن در زیر تیرچه‌ها وجود ندارد.
  • آن‌چه در کاهش مقاومت سقف تیرچه بلوک نقش دارد، باریک شدن مقطع تیرچه‌ها می‌باشد.
  • یوتولیت‌های موجود در سقف تیرچه بلوک هنگام آتش سوزی مواد سمی پخش می‌کنند.
  • مکان‌هایی که دارای سقف مثلثی یا قوسی هستند، جهت استفاده از سقف تیرچه بلوک با محدودیت‌هایی مواجه می‌شوند.
  • این نوع سقف در مقایسه با سقف کامپوزیت و دال بتنی از صلبیت مورد نیاز برخوردار نیست.
  • در صورت نظارت نکردن هنگام کار، بکارگیری میلگردهای جوش خورده و تکه شده دور از انتظار نیست.
  • چنان‌چه زمان بین نصب و بتن ریزی طولانی شود، امکان دارد هماهنگی لازم بین تیرچه و سقف ایجاد نشود.
